Aufgabenstellung

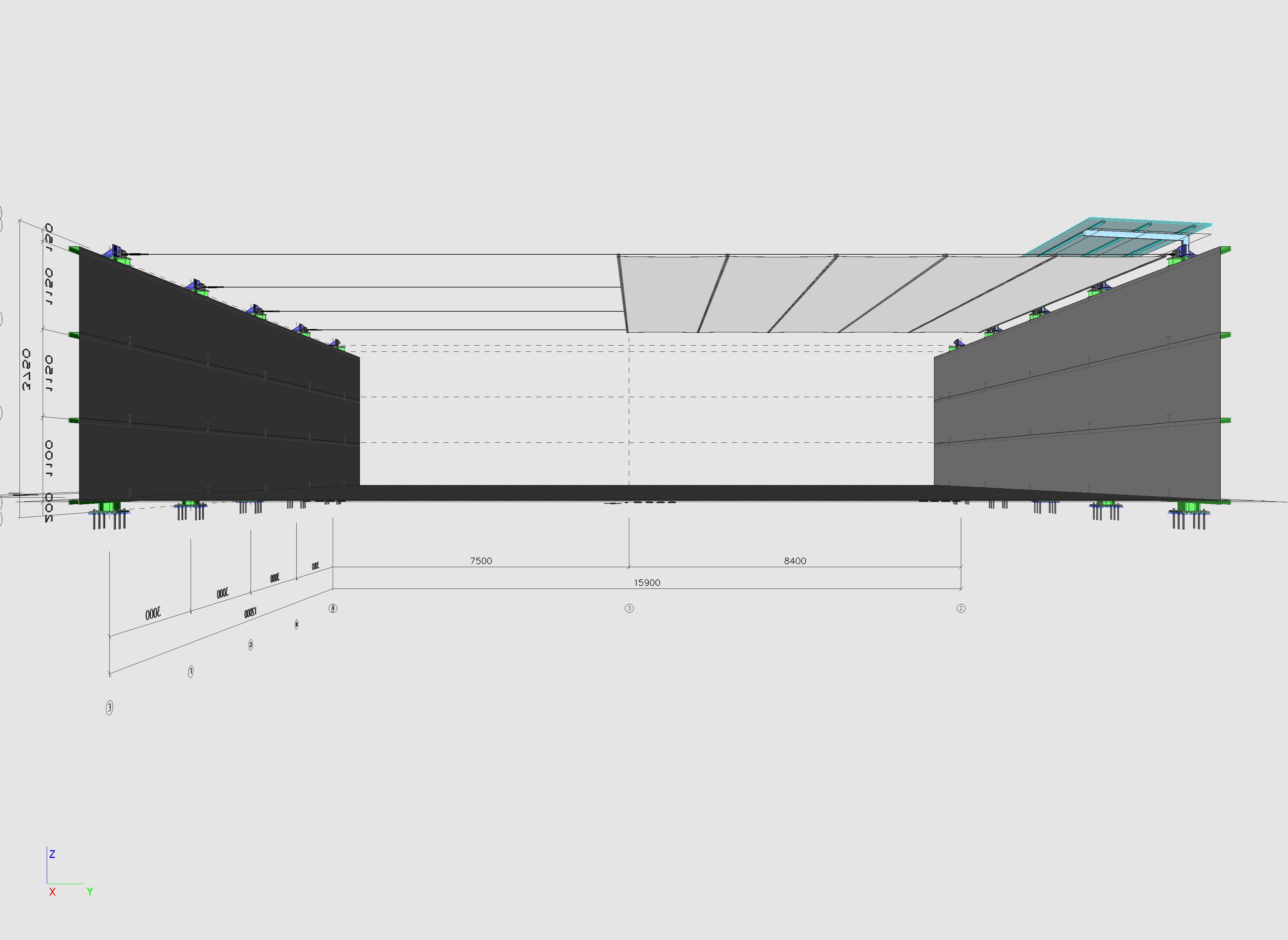

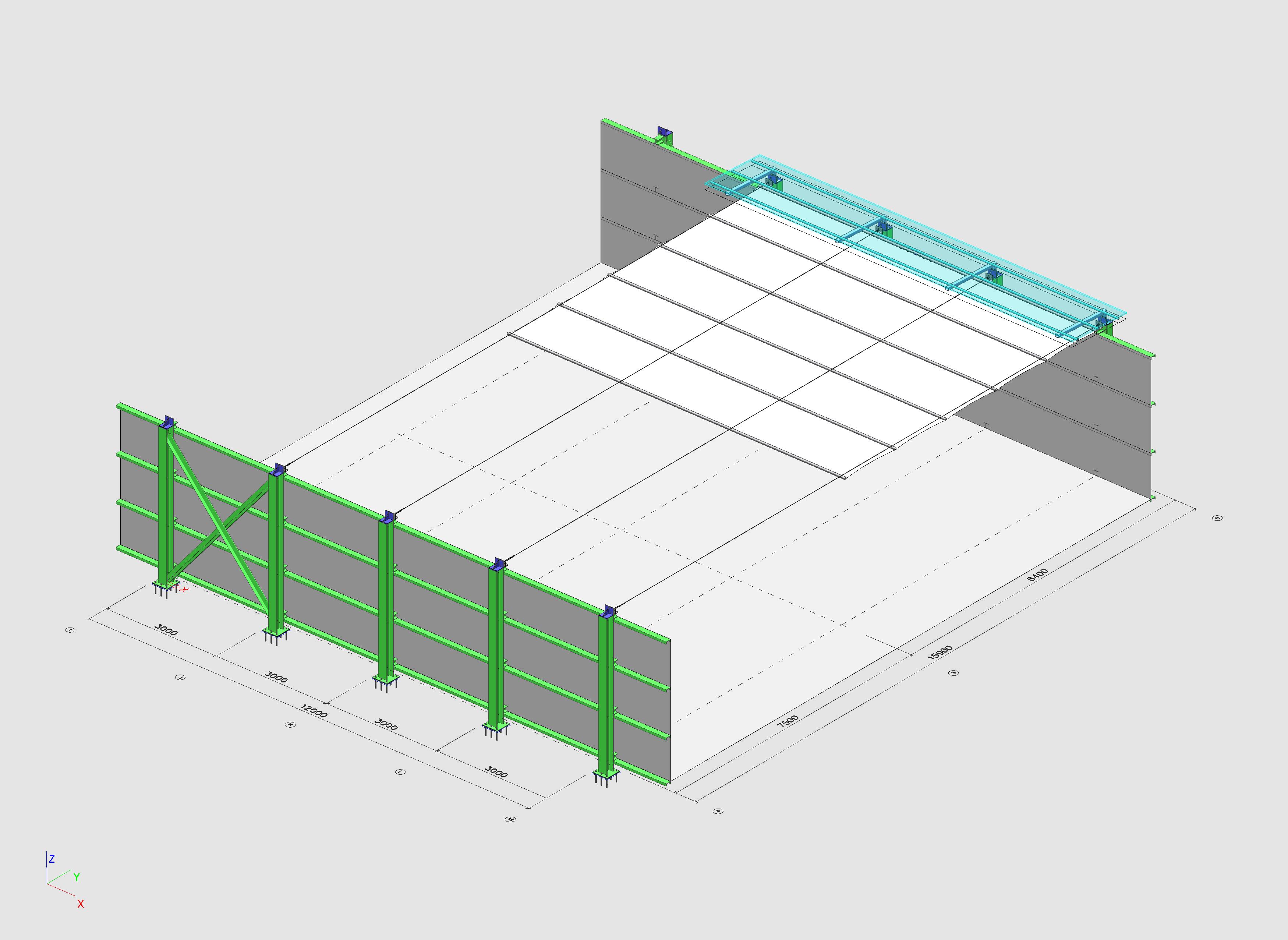

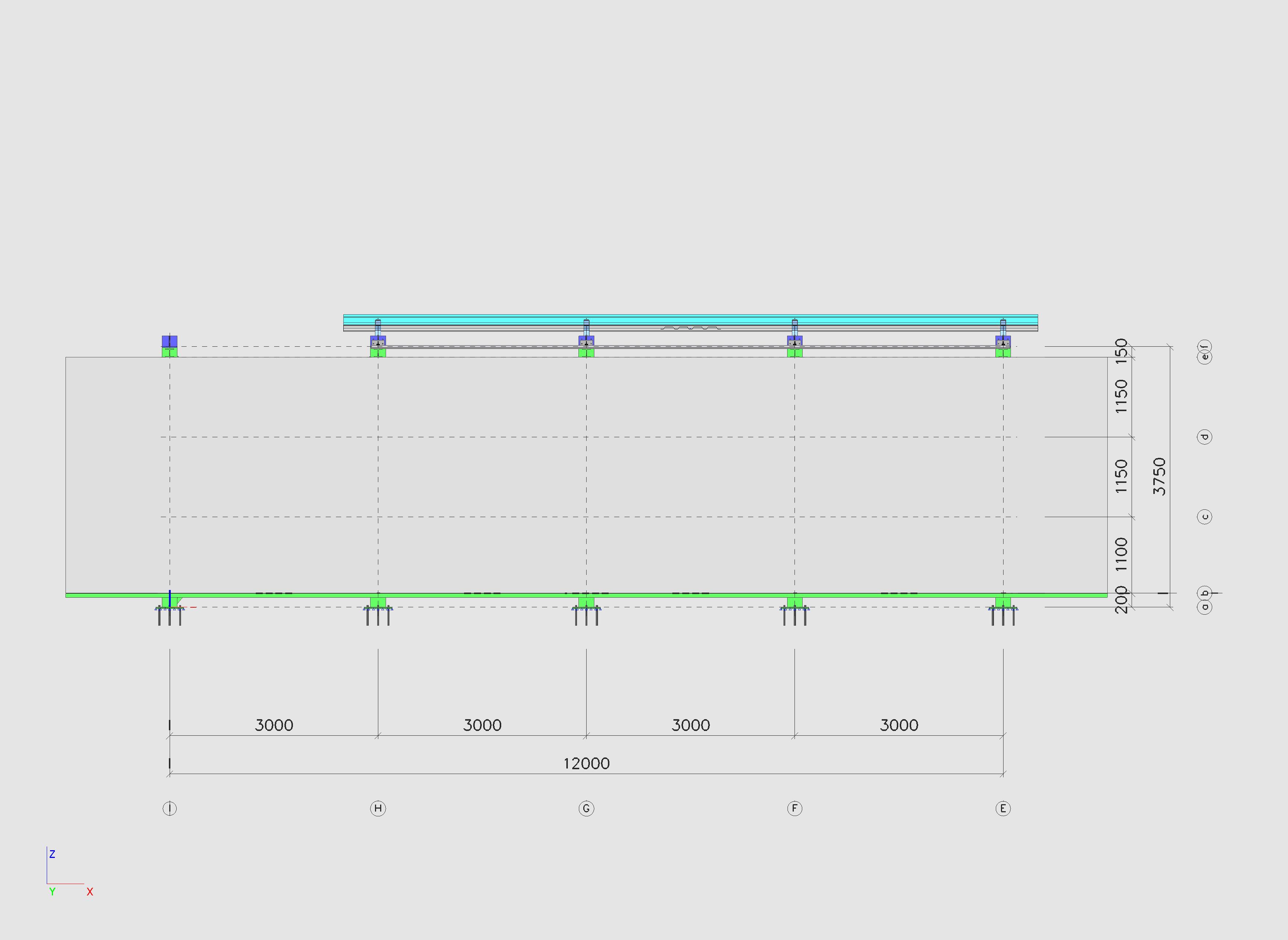

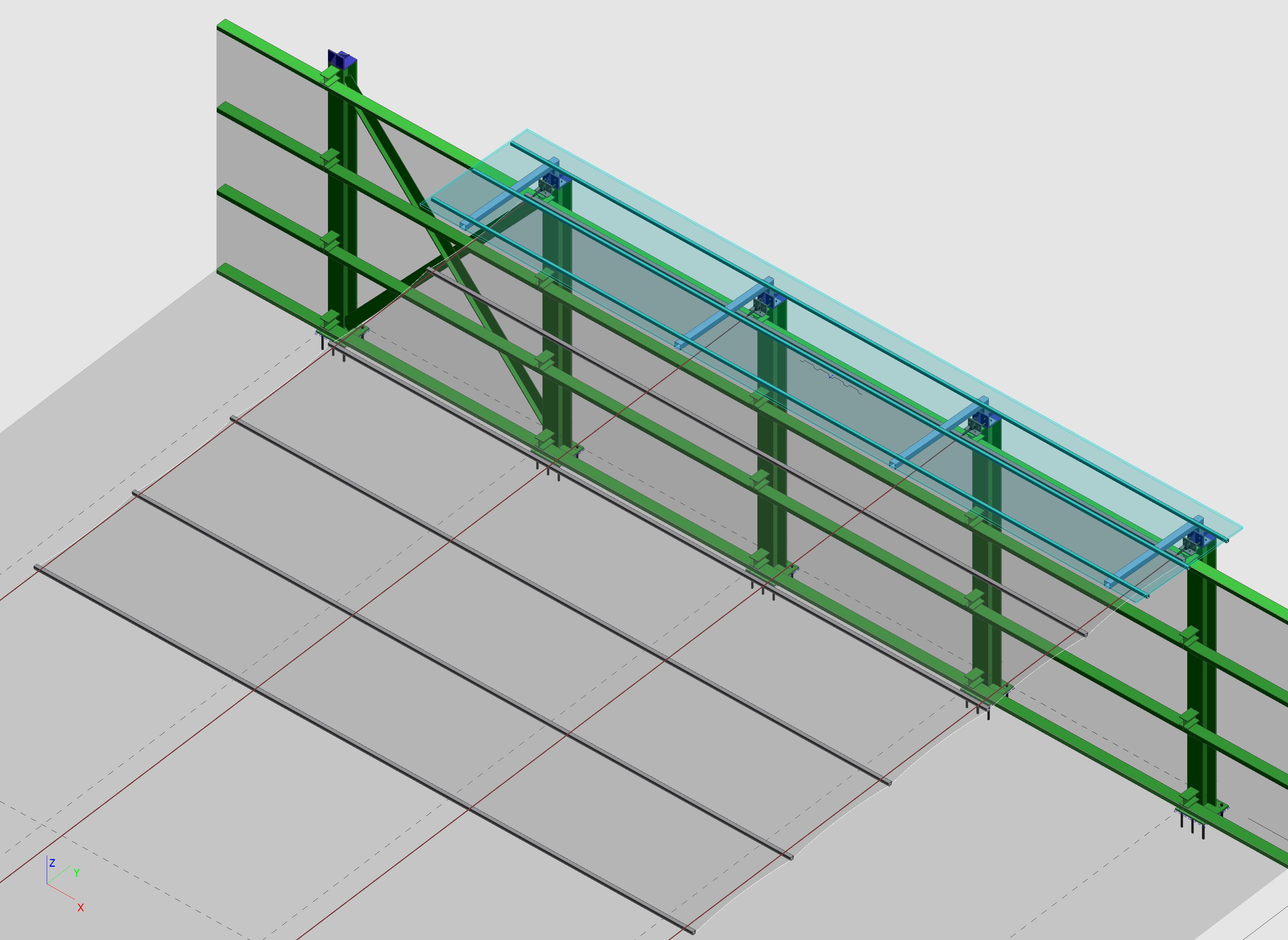

Entwurf, rechnerische Formfindung und Ausführungsstatik einer weitgespannten Membran-Beschattungsanlage für den industriellen Waschplatz der BASF AG in Ludwigshafen. Erforderlich war eine witterungsbeständige, windstabile Leichtbau-Überdachung mit minimiertem Stützaufwand und optisch ansprechender Geometrie.
Membranstatik & 3D-Formfindung

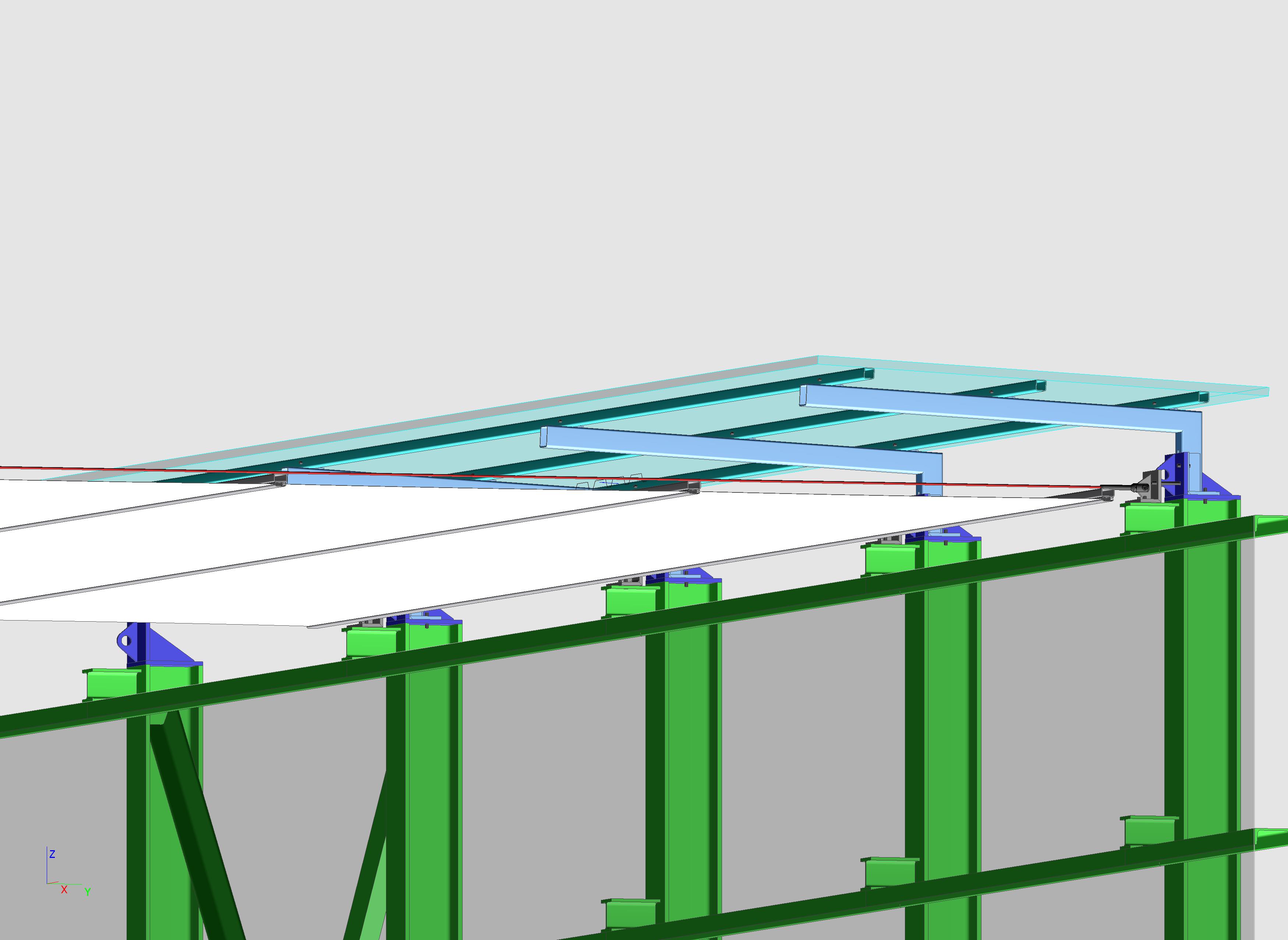

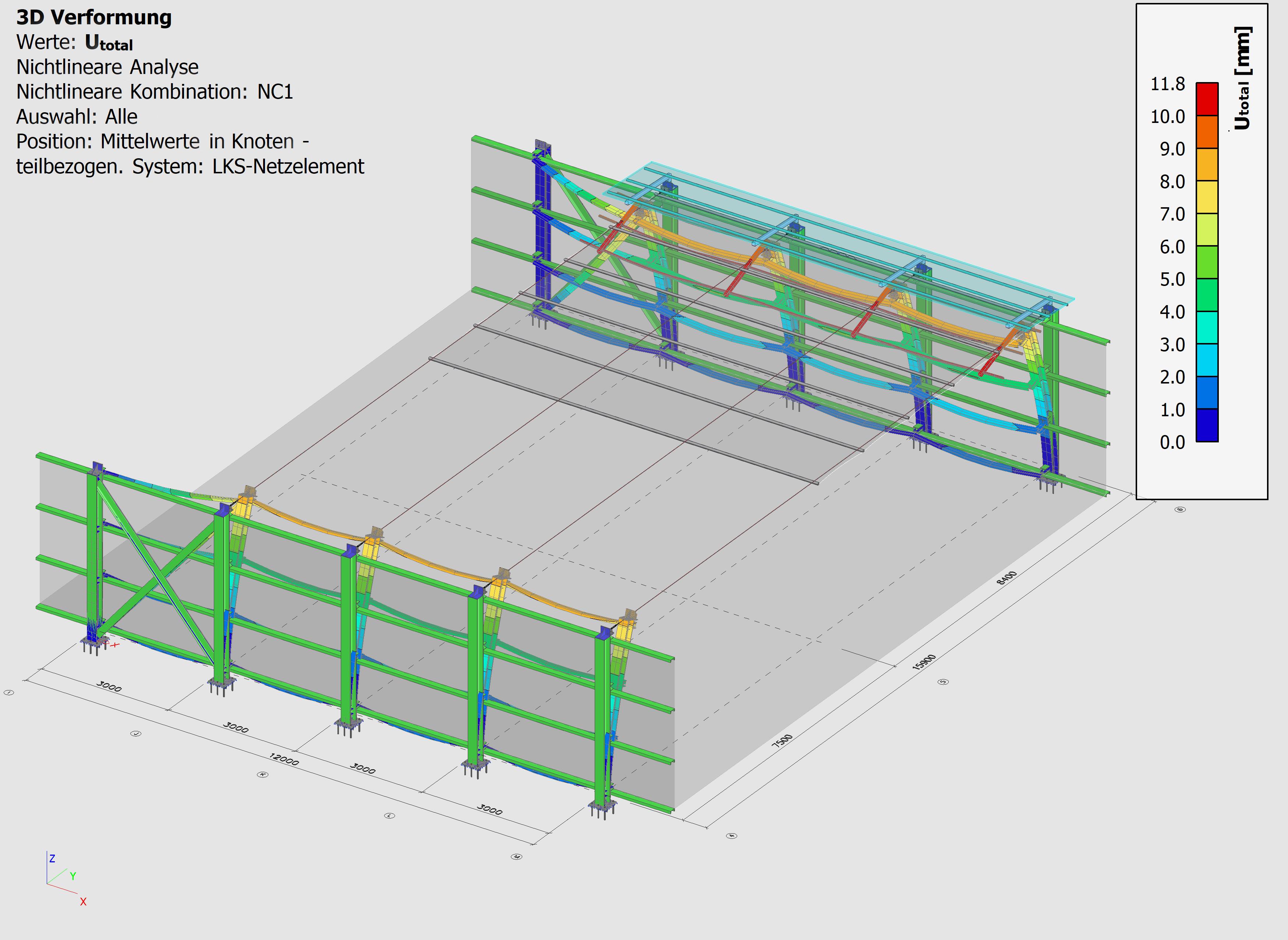

Die räumliche Geometrie des Membrantragwerks wurde mit der Spezialsoftware Easy (Technet) im nichtlinearen Gleichgewichtszustand ermittelt. Besonderes Augenmerk galt der Vorspannungsoptimierung, um Flattern unter Windlasten zu unterbinden und einen kontrollierten Regen- und Schneelastabtrag sicherzustellen.

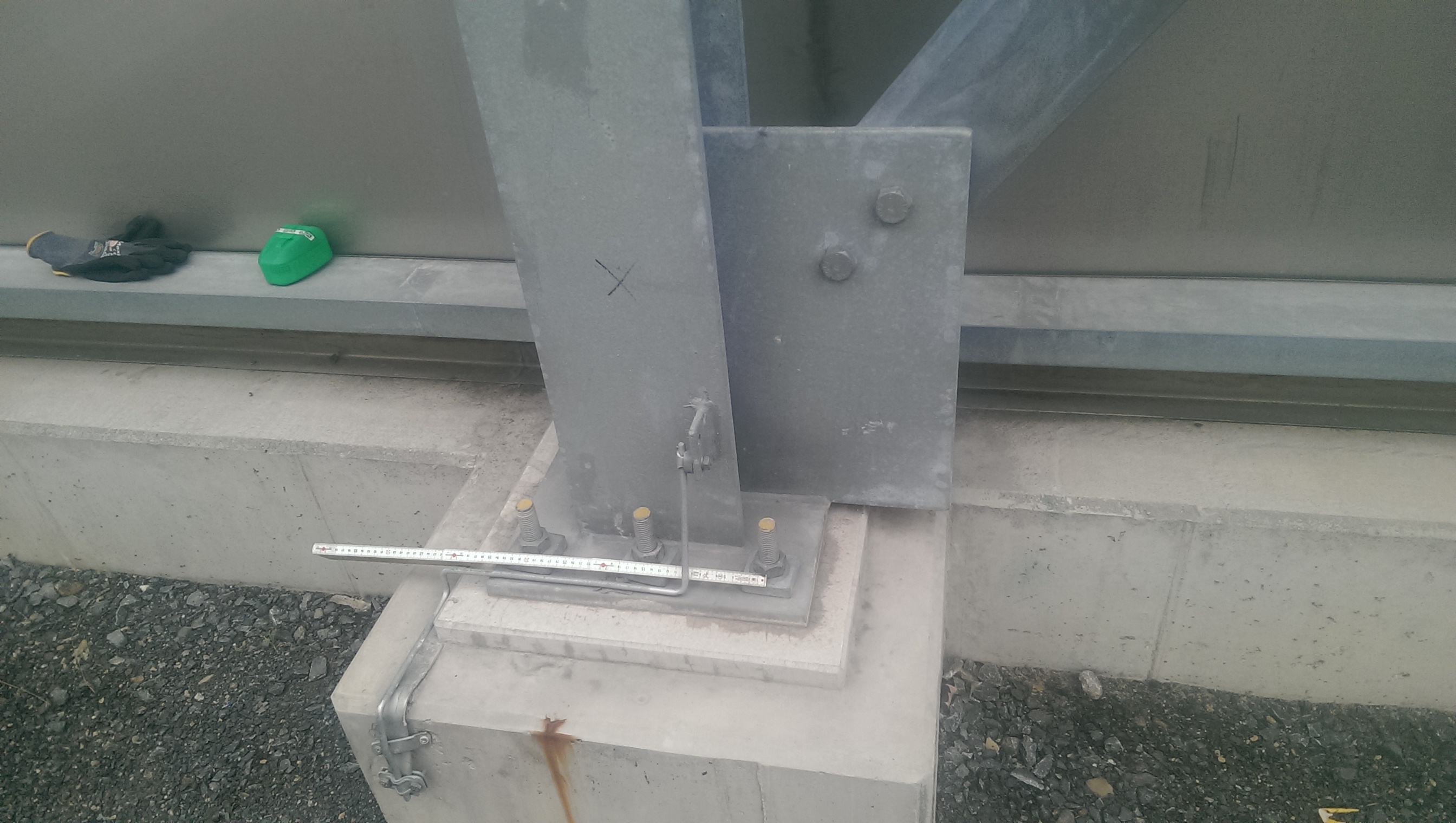

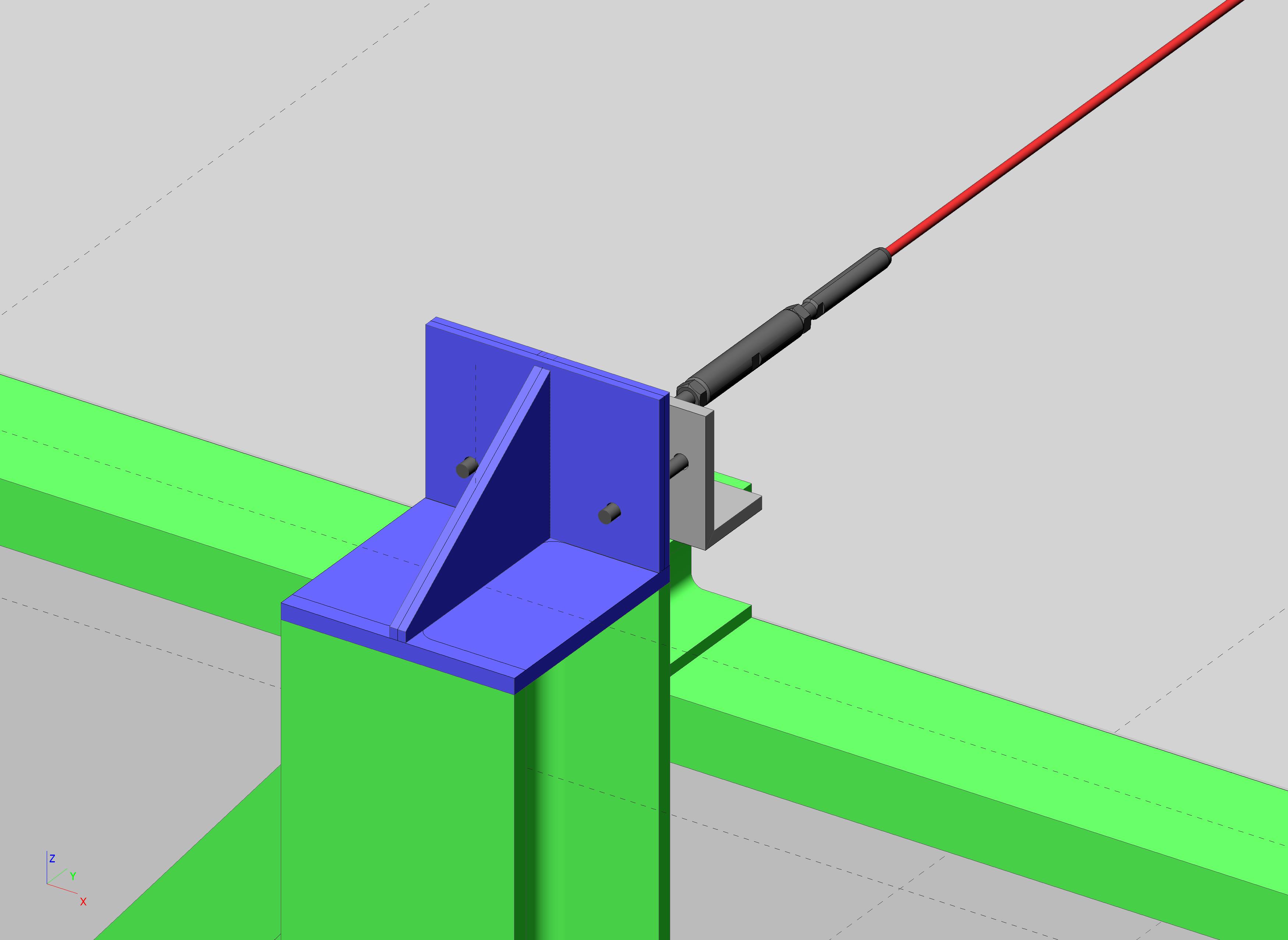

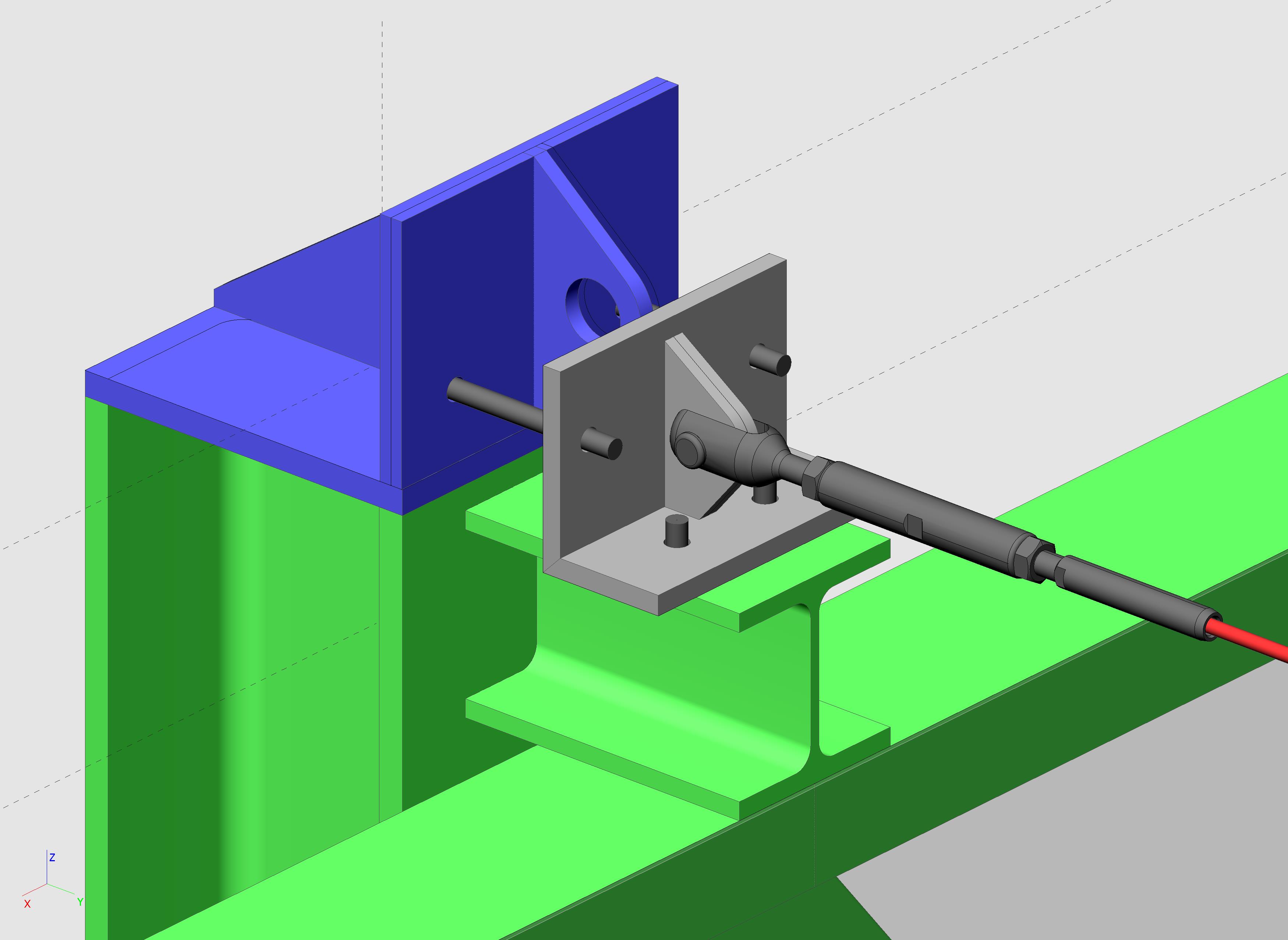

Die Lasten aus den Randseilen und Kederprofilen wurden in die stählernen Pylon- und Abspannpunkte nachgewiesen. Für die Ausführung wurden exakte Zuschnittspläne (Patterning) mit herstellerbezogener Kett- und Schuss-Dehnungskompensation erstellt.
