Aufgabenstellung
Umfassender baulicher Umbau und statische Ertüchtigung eines bestehenden Einfamilienwohnhauses in Sandhausen. Das Vorhaben umfasste großzügige Grundrissänderungen mit tragenden Wanddurchbrüchen, die Neuerrichtung bzw. Erweiterung des Dachgeschosses in Holzbauweise sowie die vollständige Nachweisführung der Lastabtragung bis in die Fundamente.
Tragwerkskonzept & 3D-FE-Berechnung

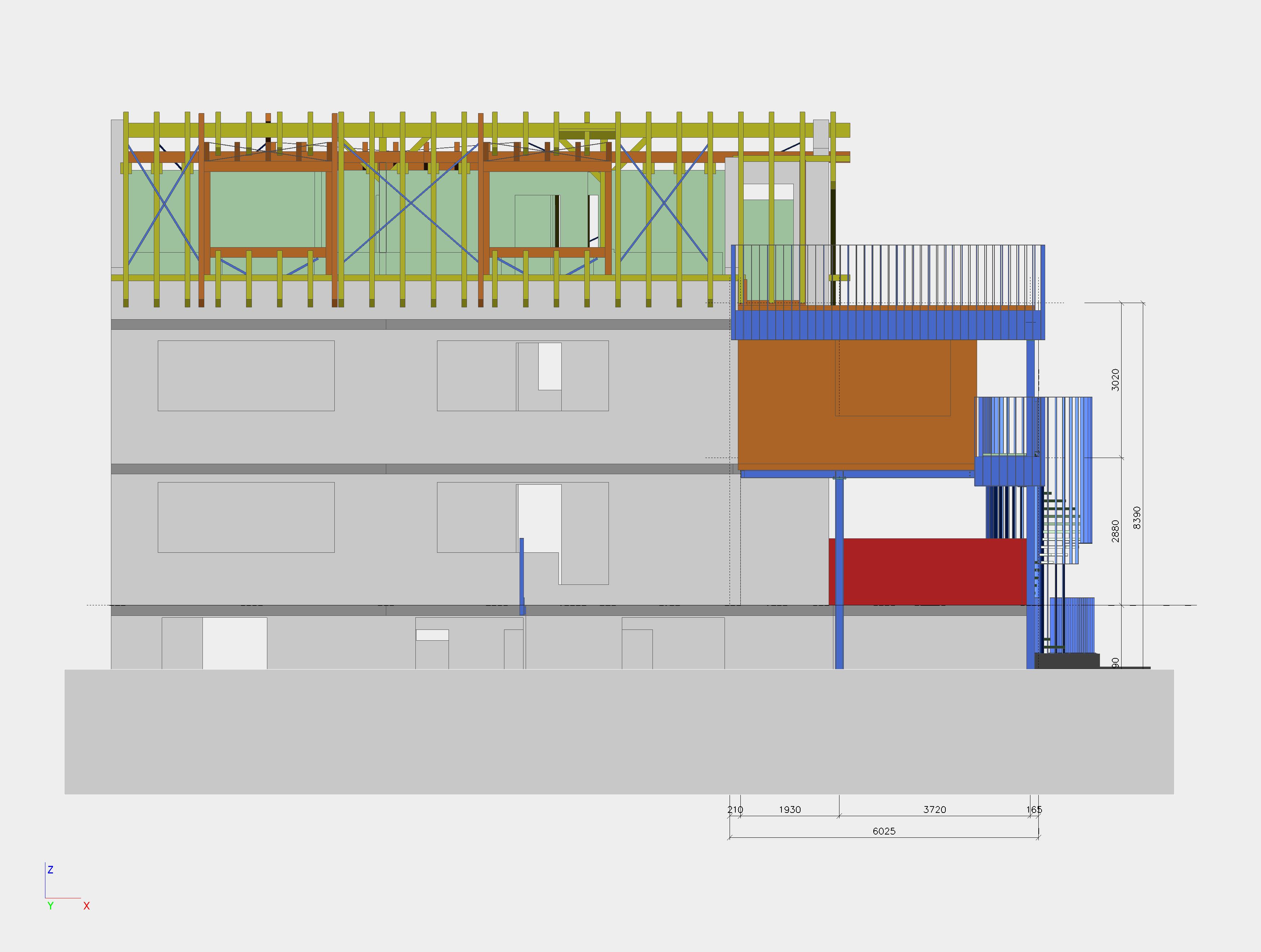

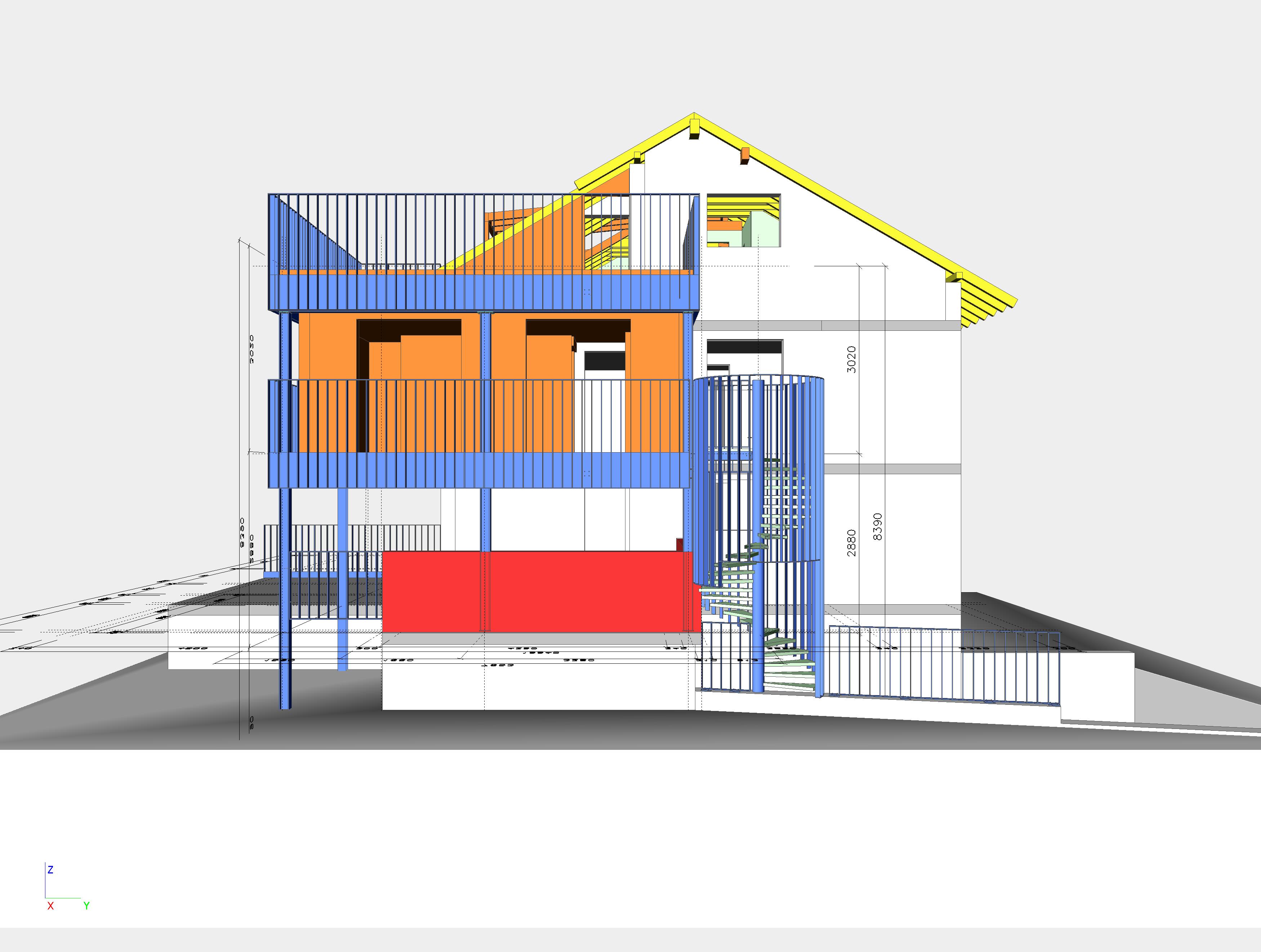

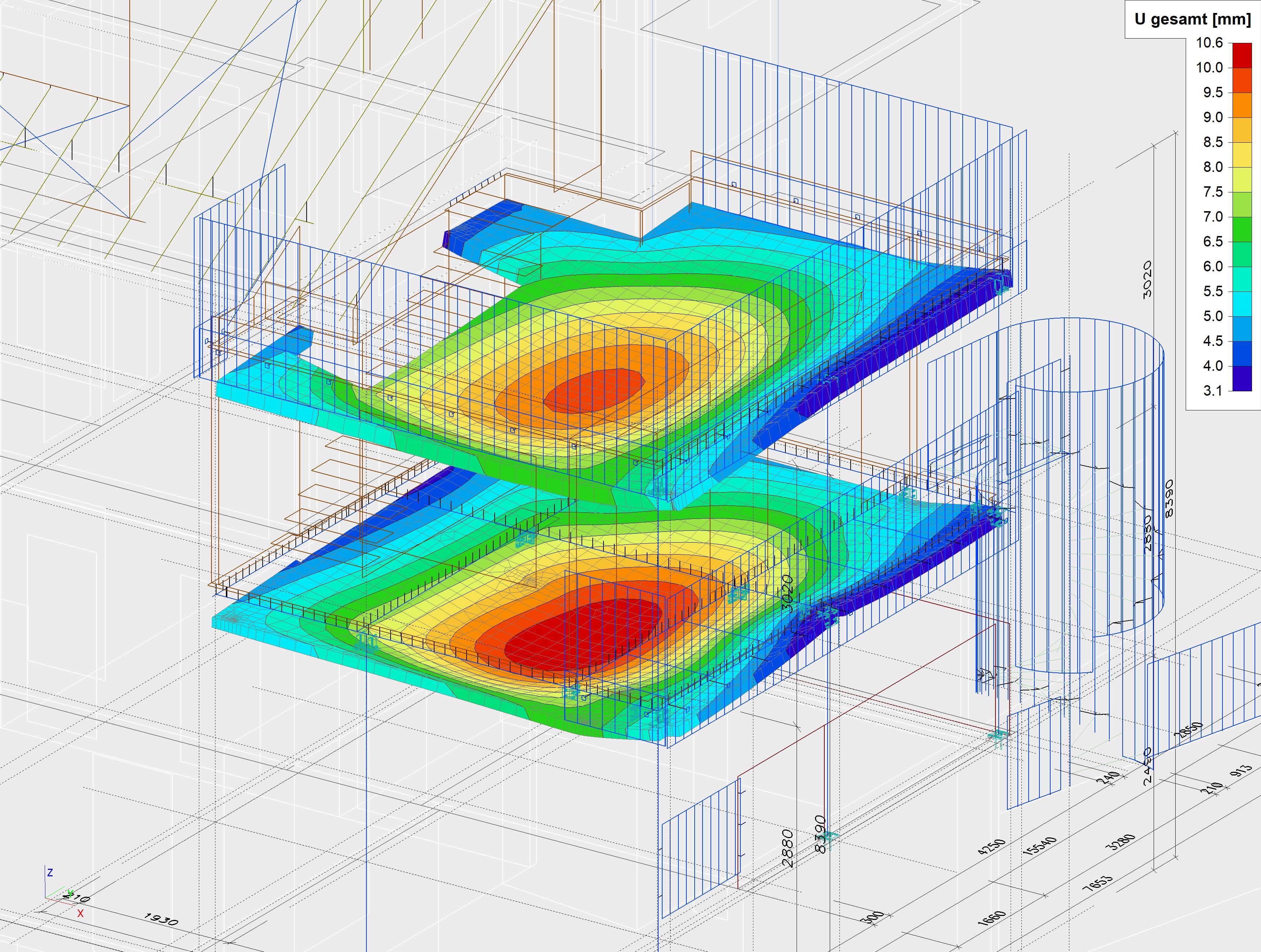

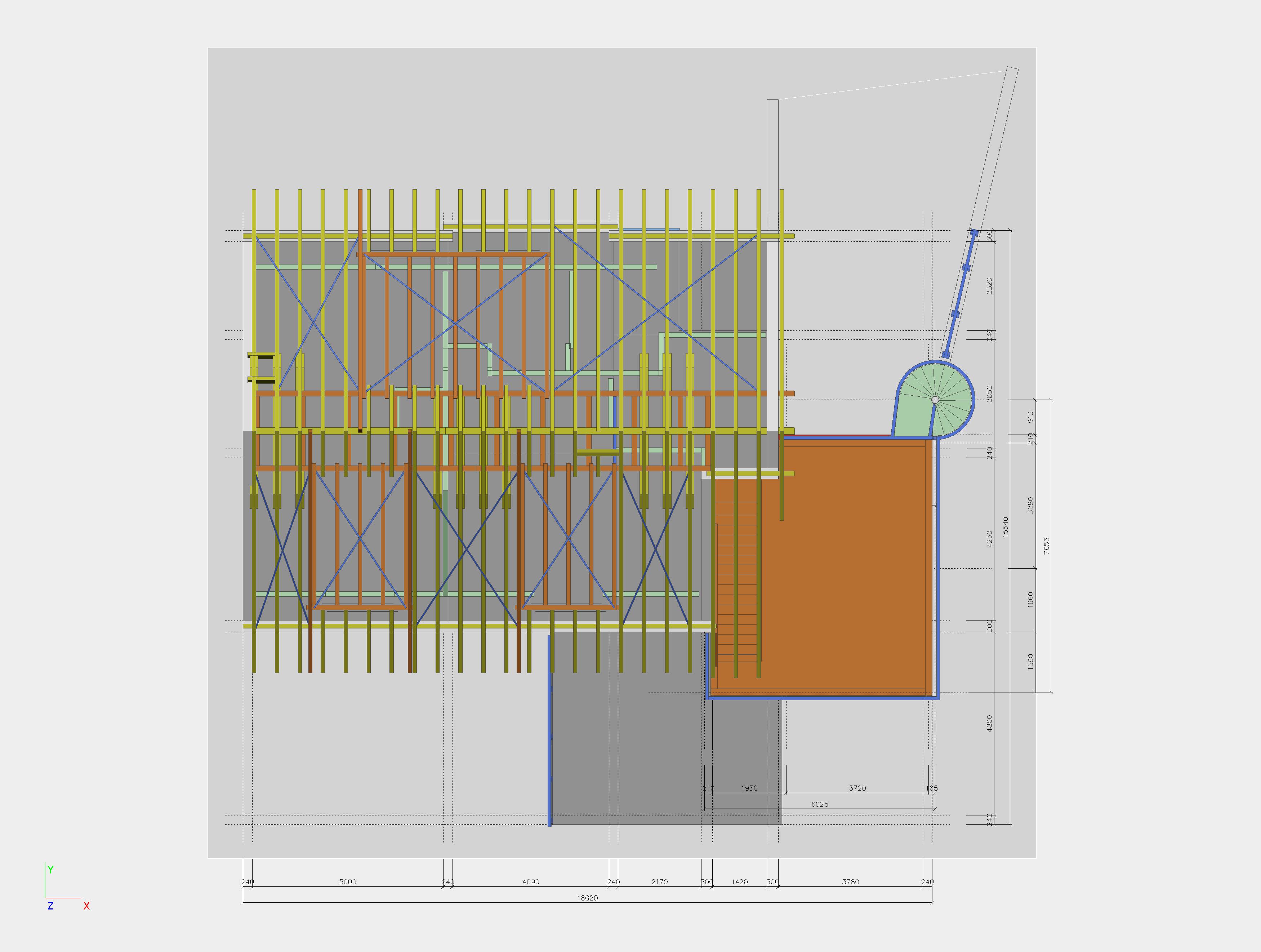

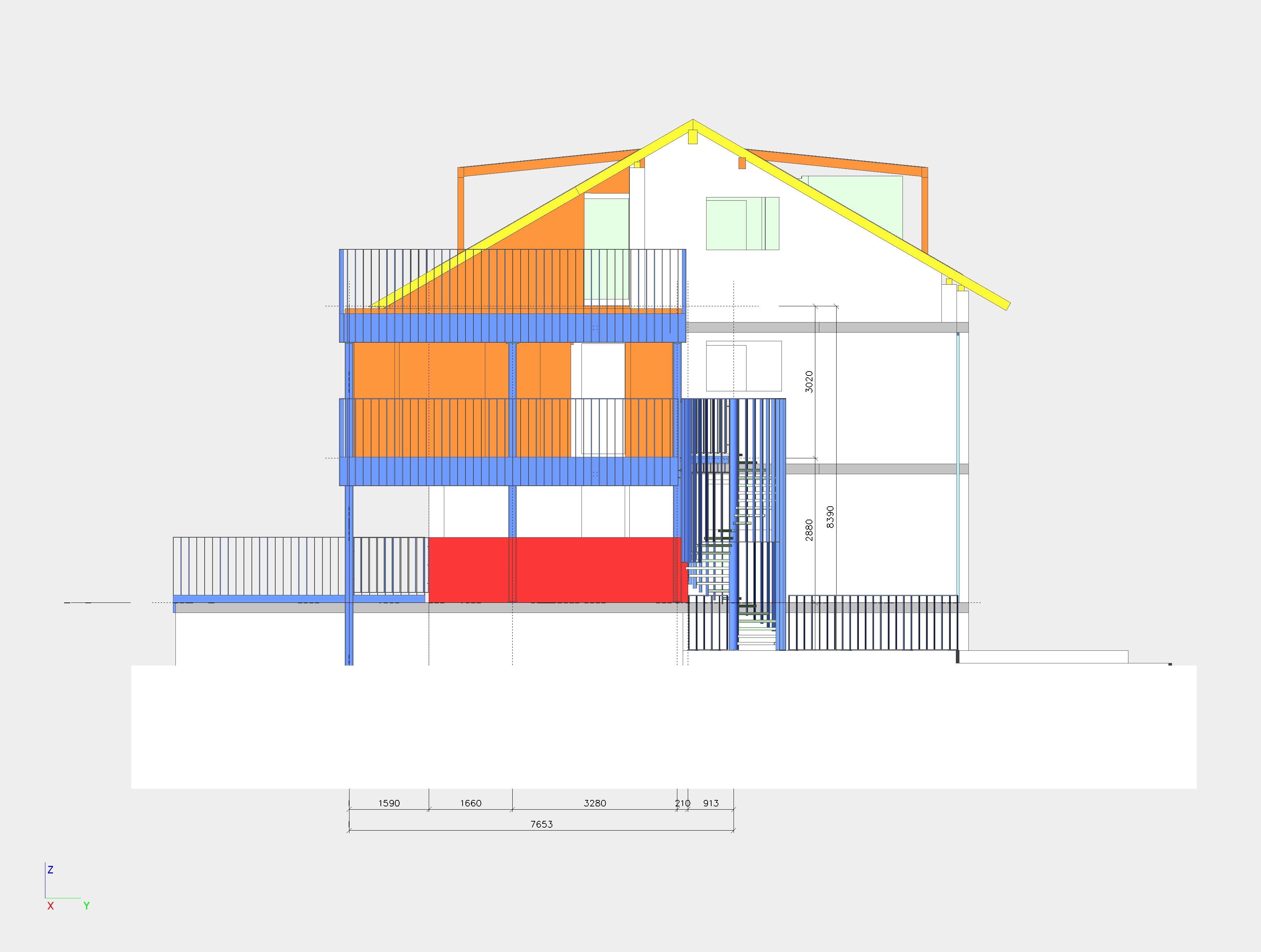

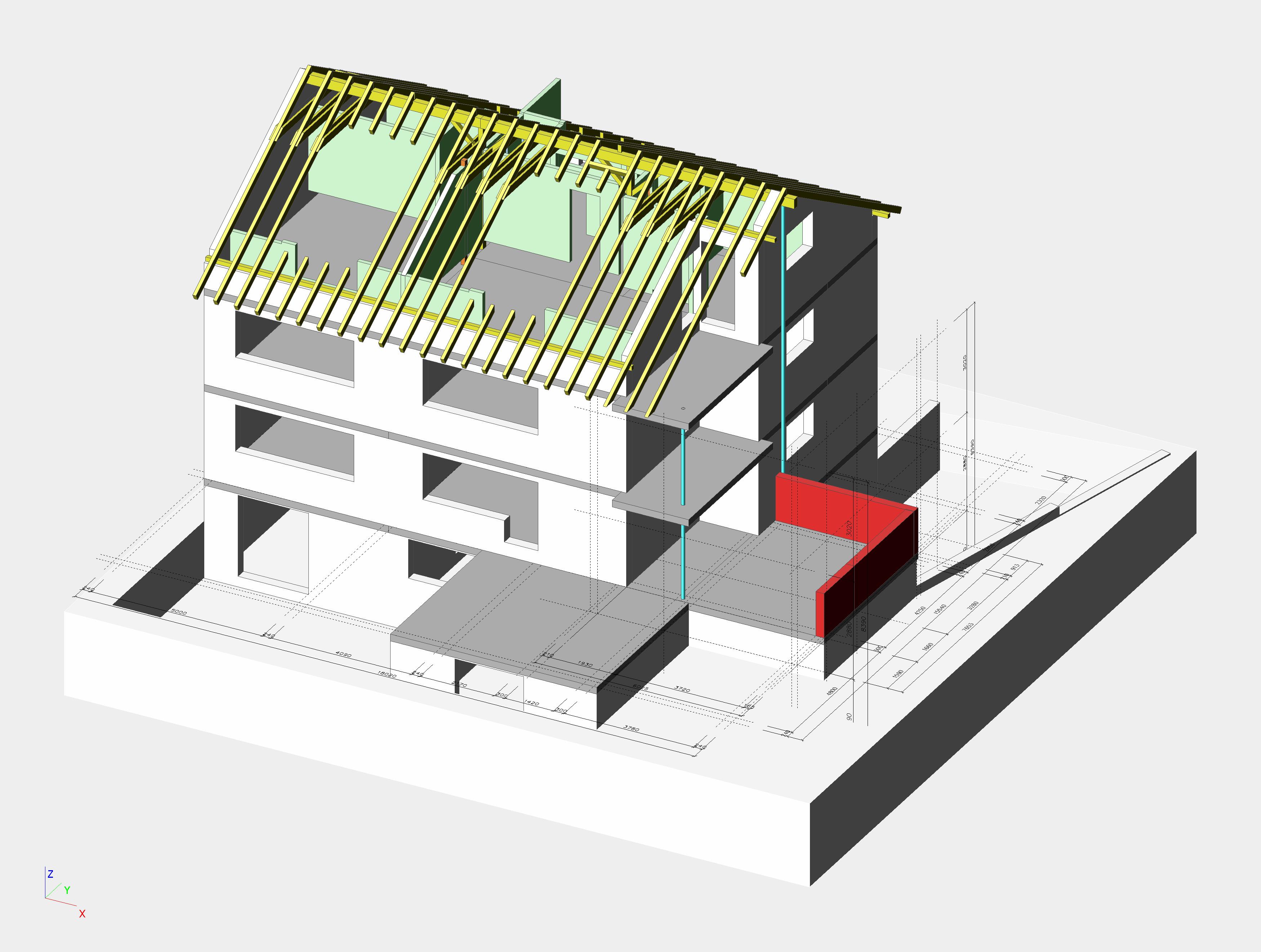

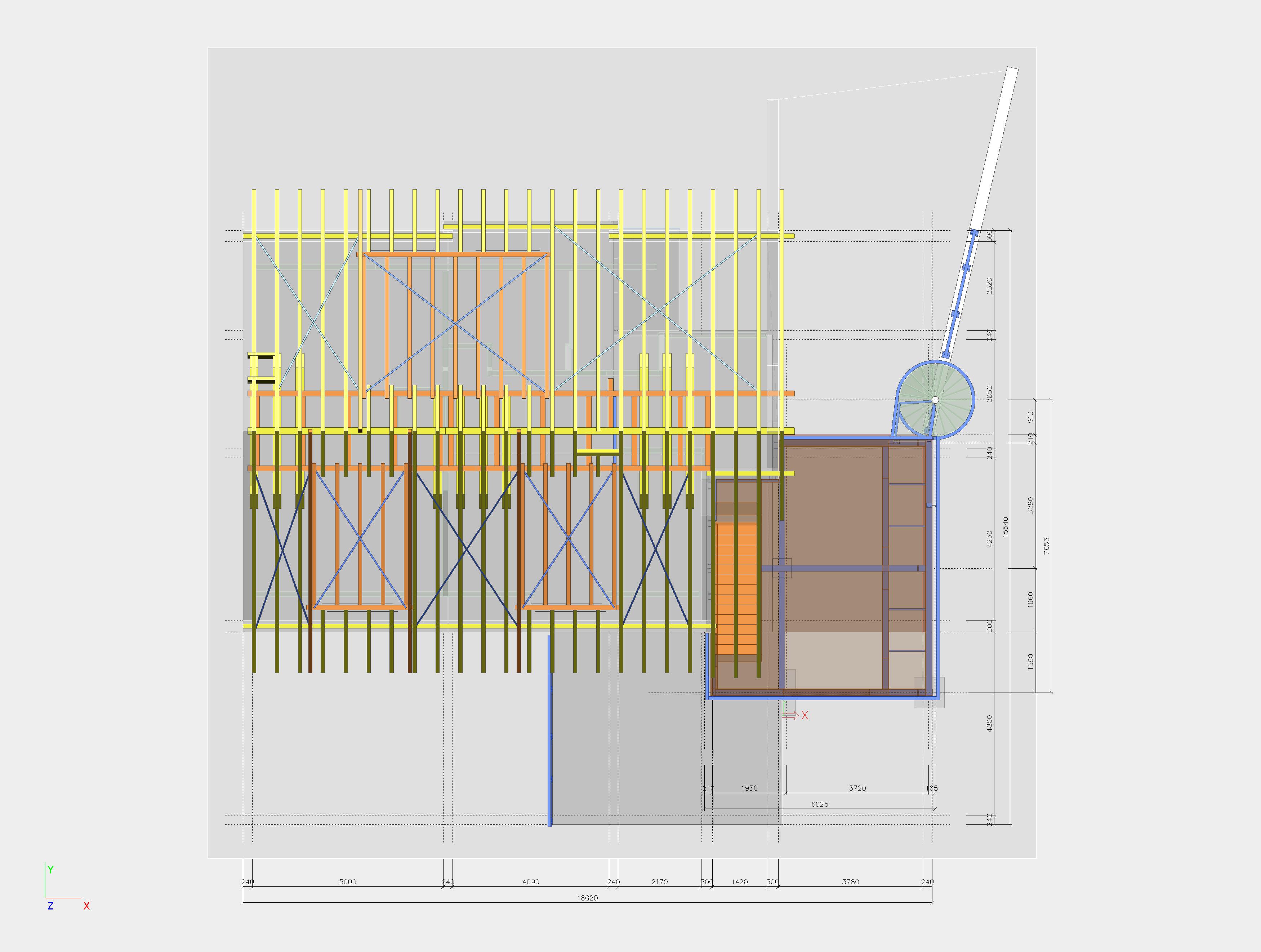

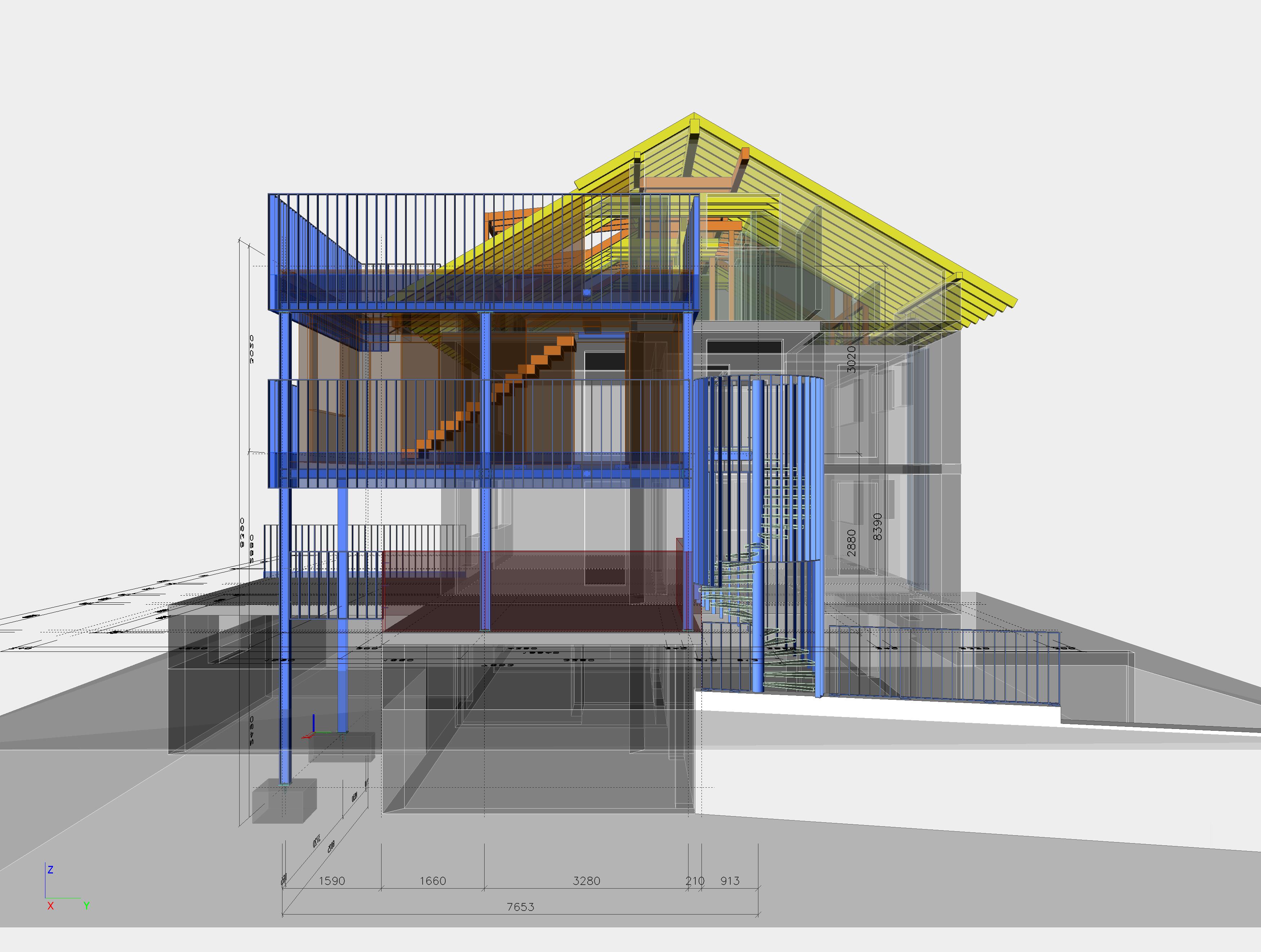

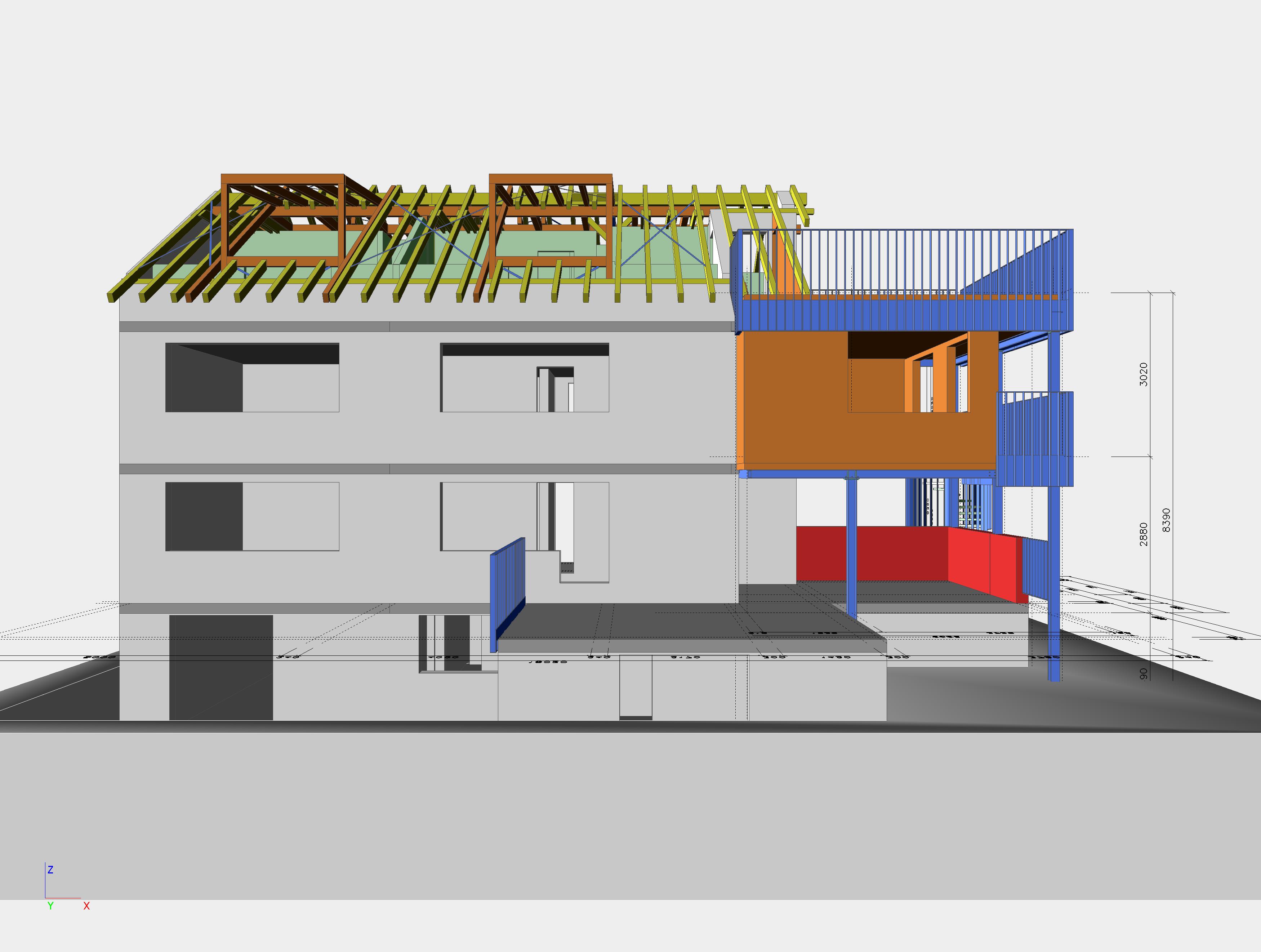

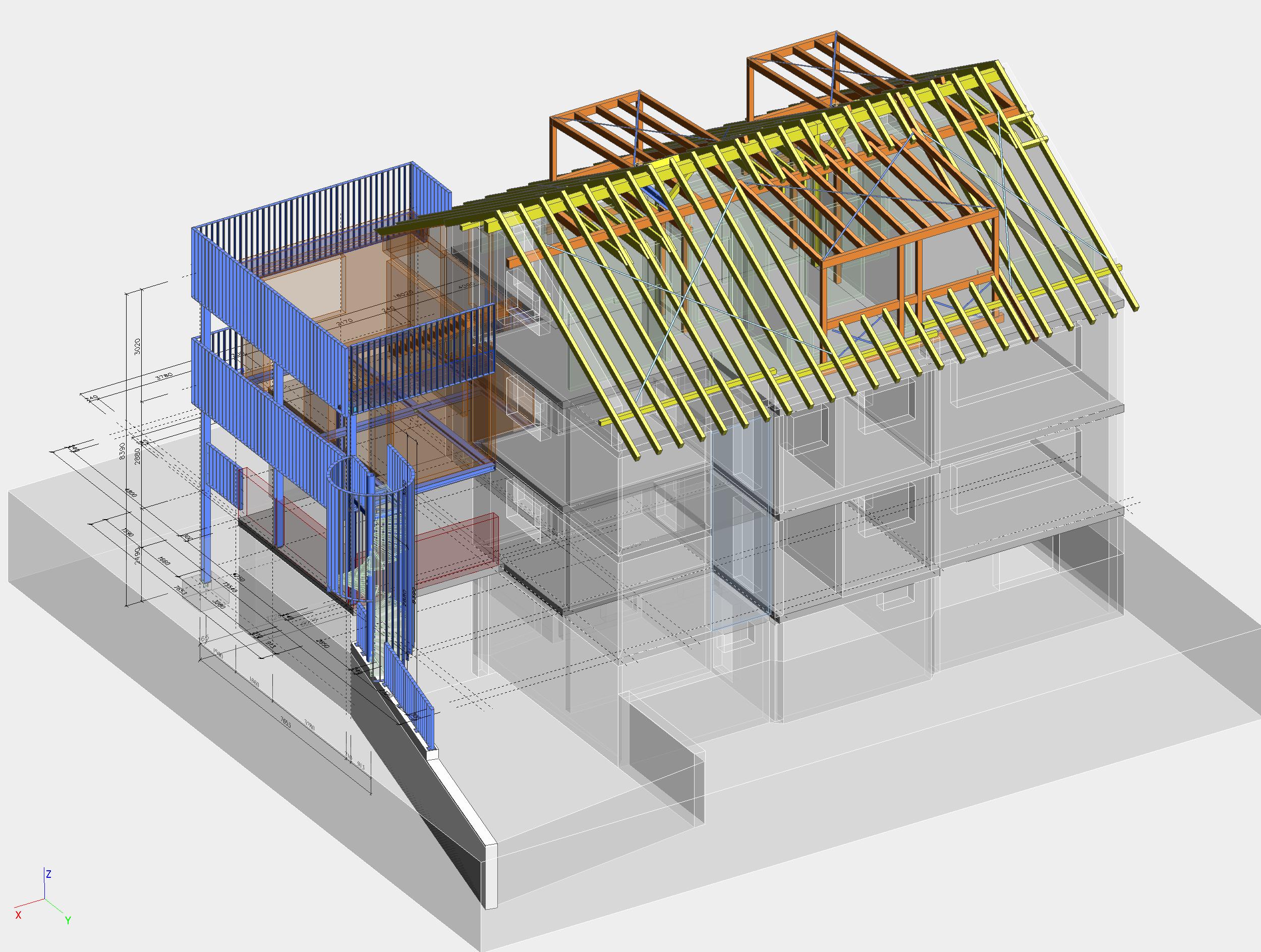

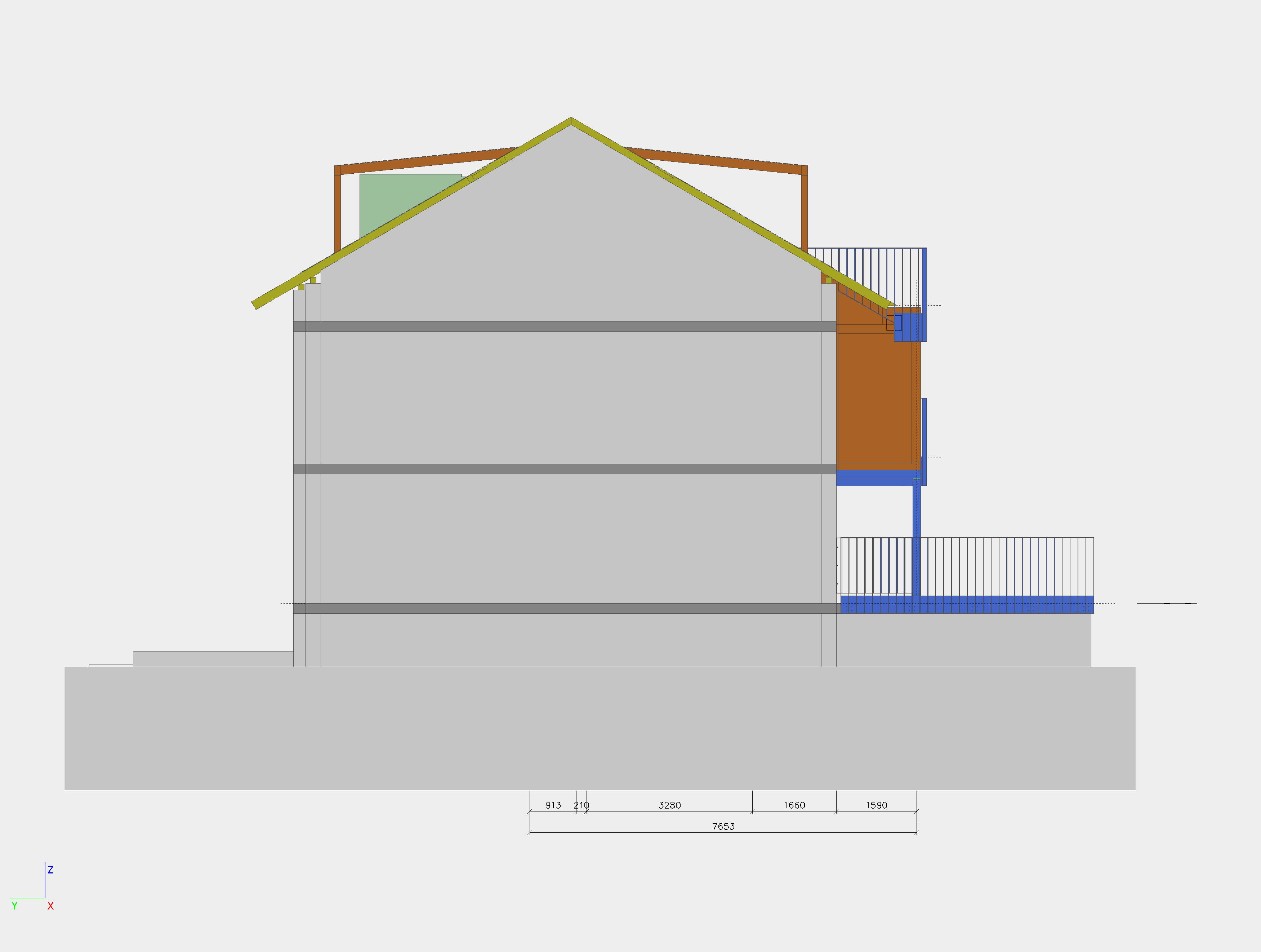

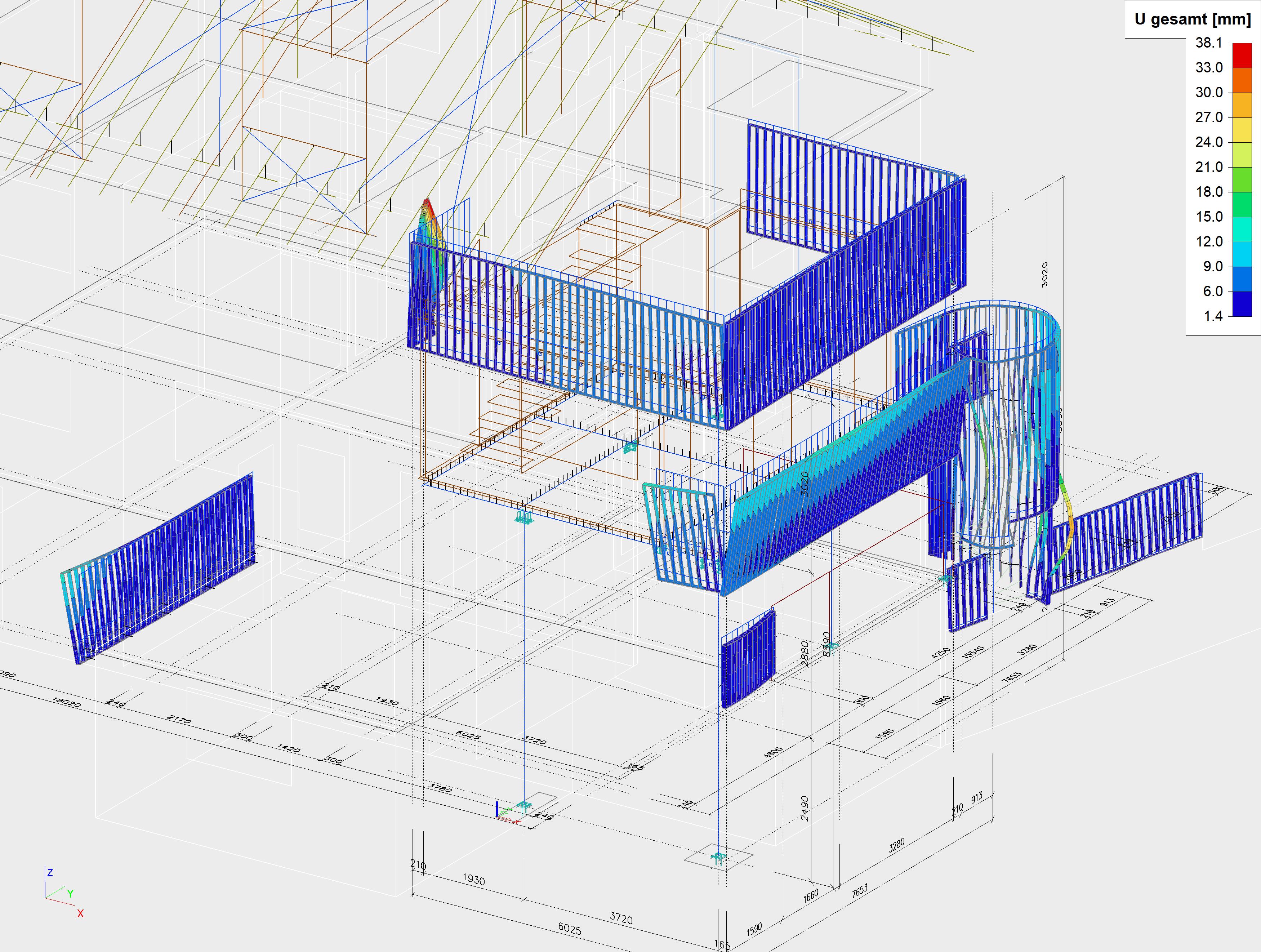

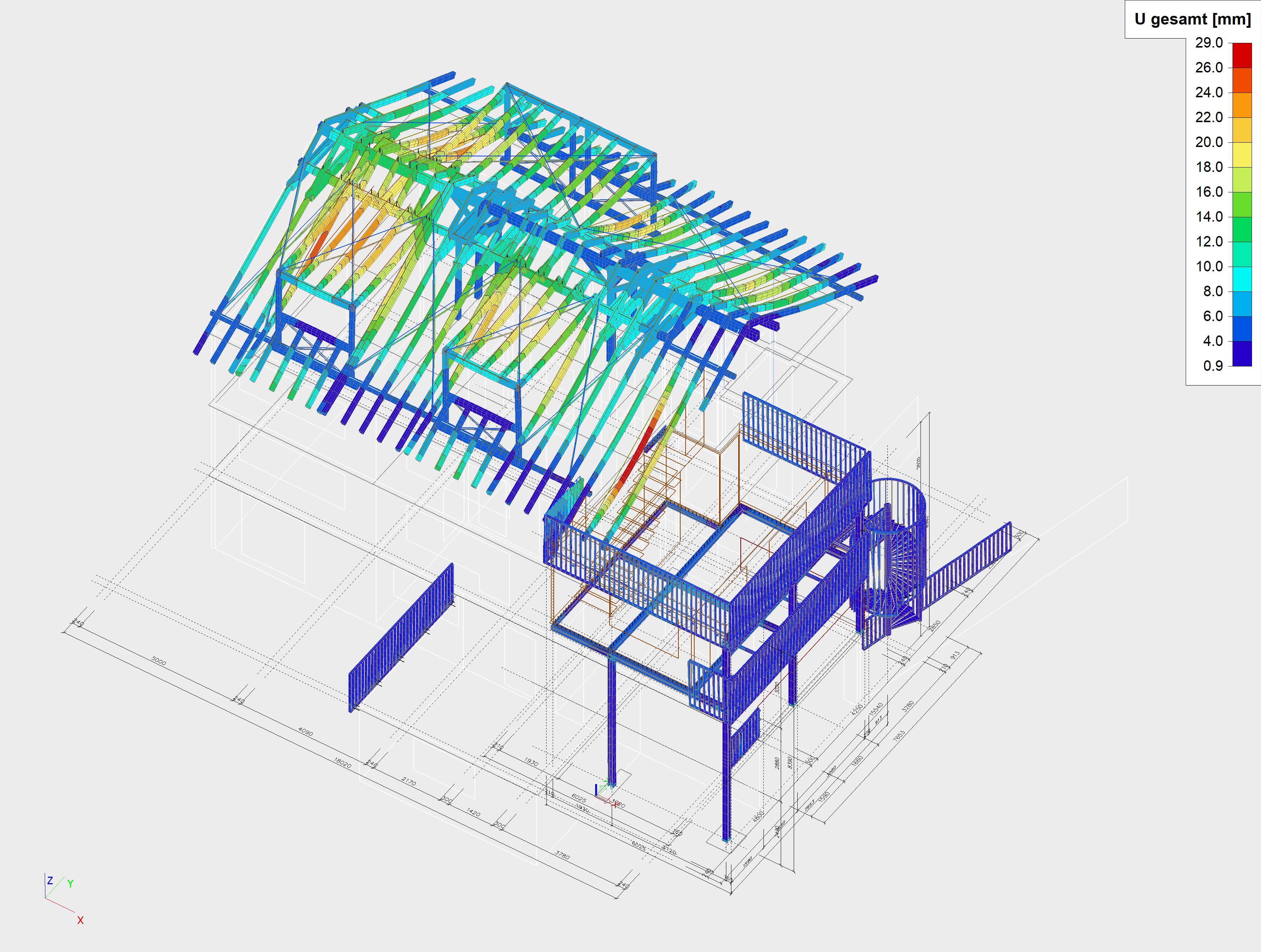

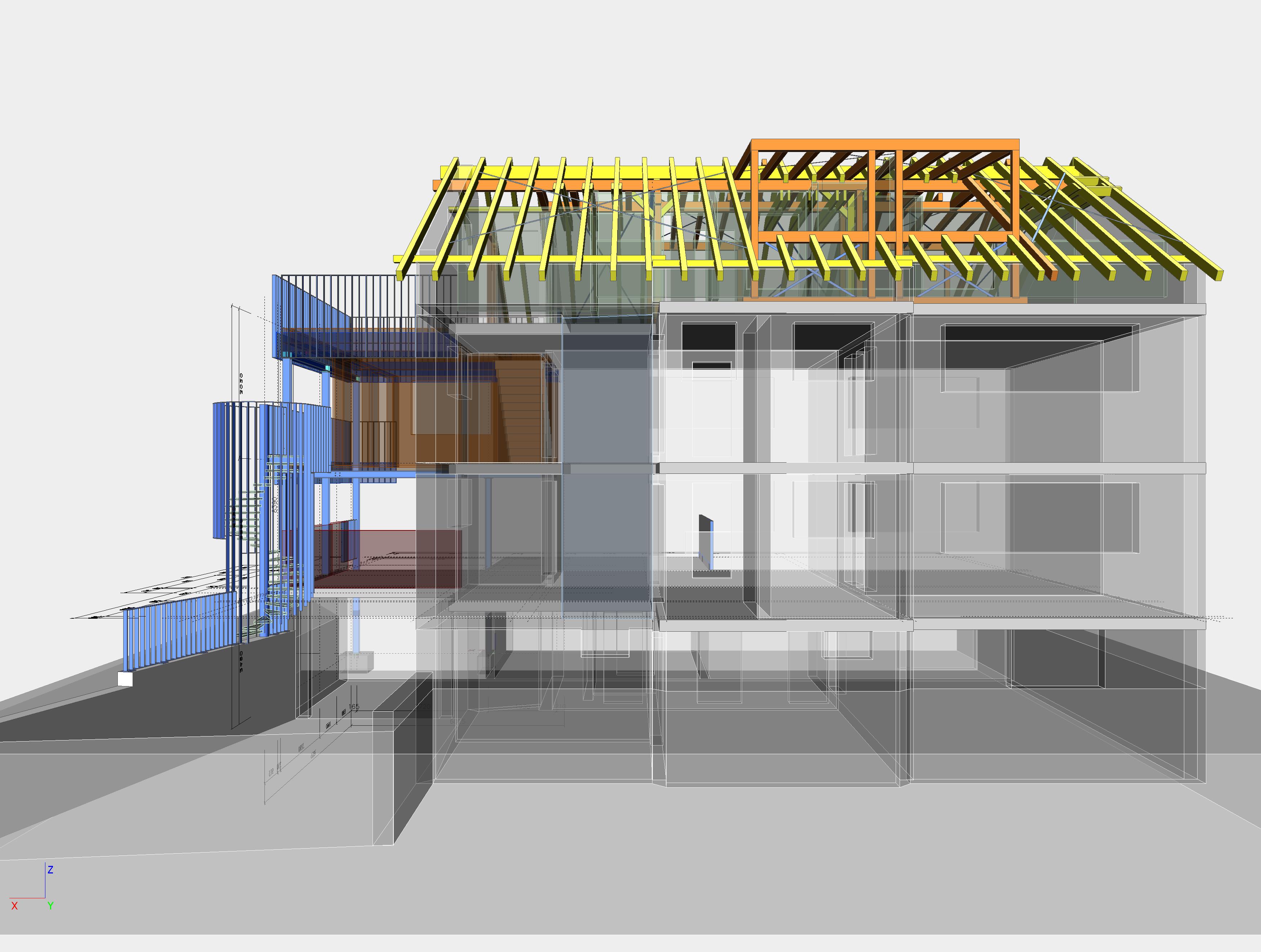

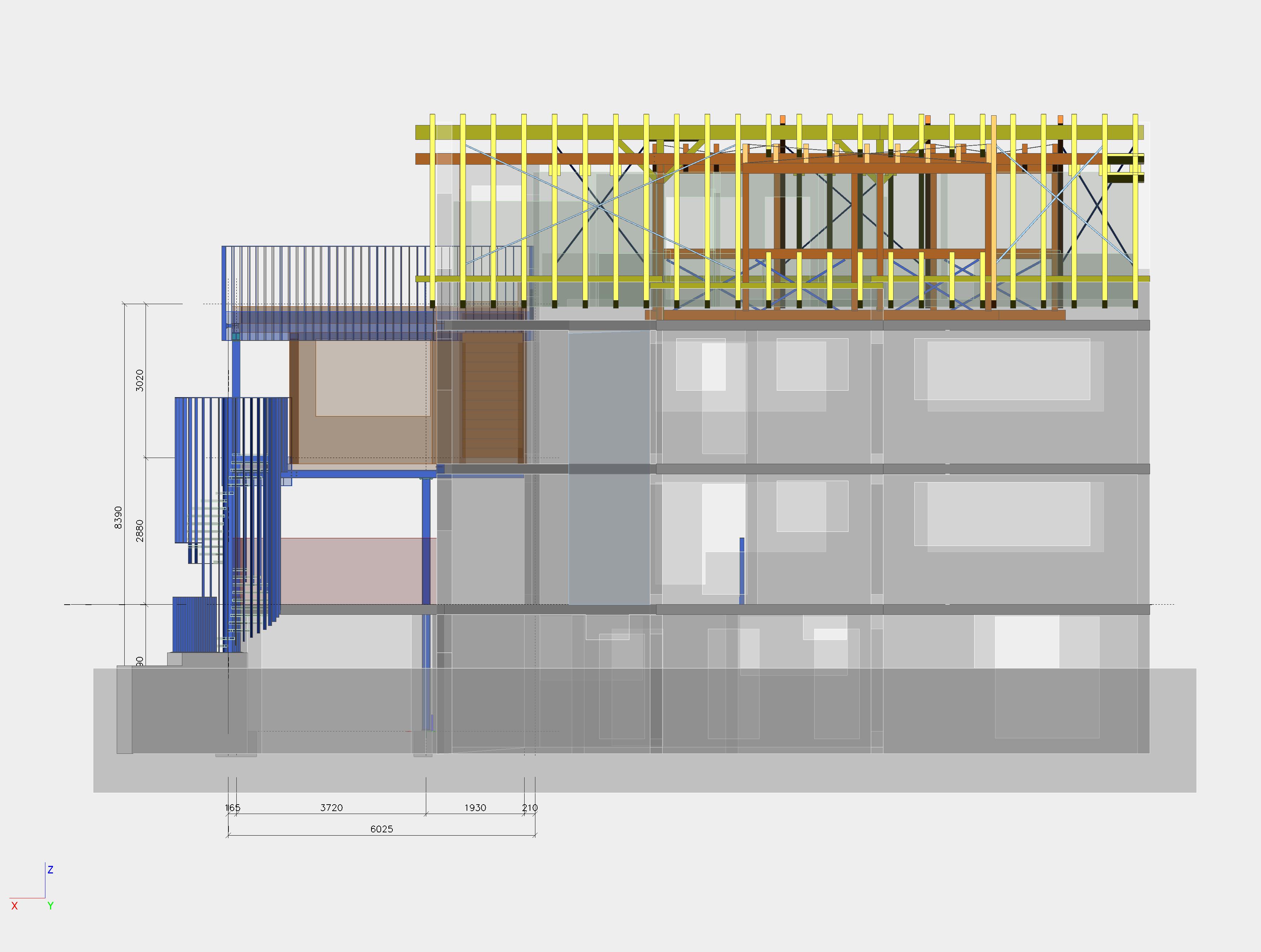

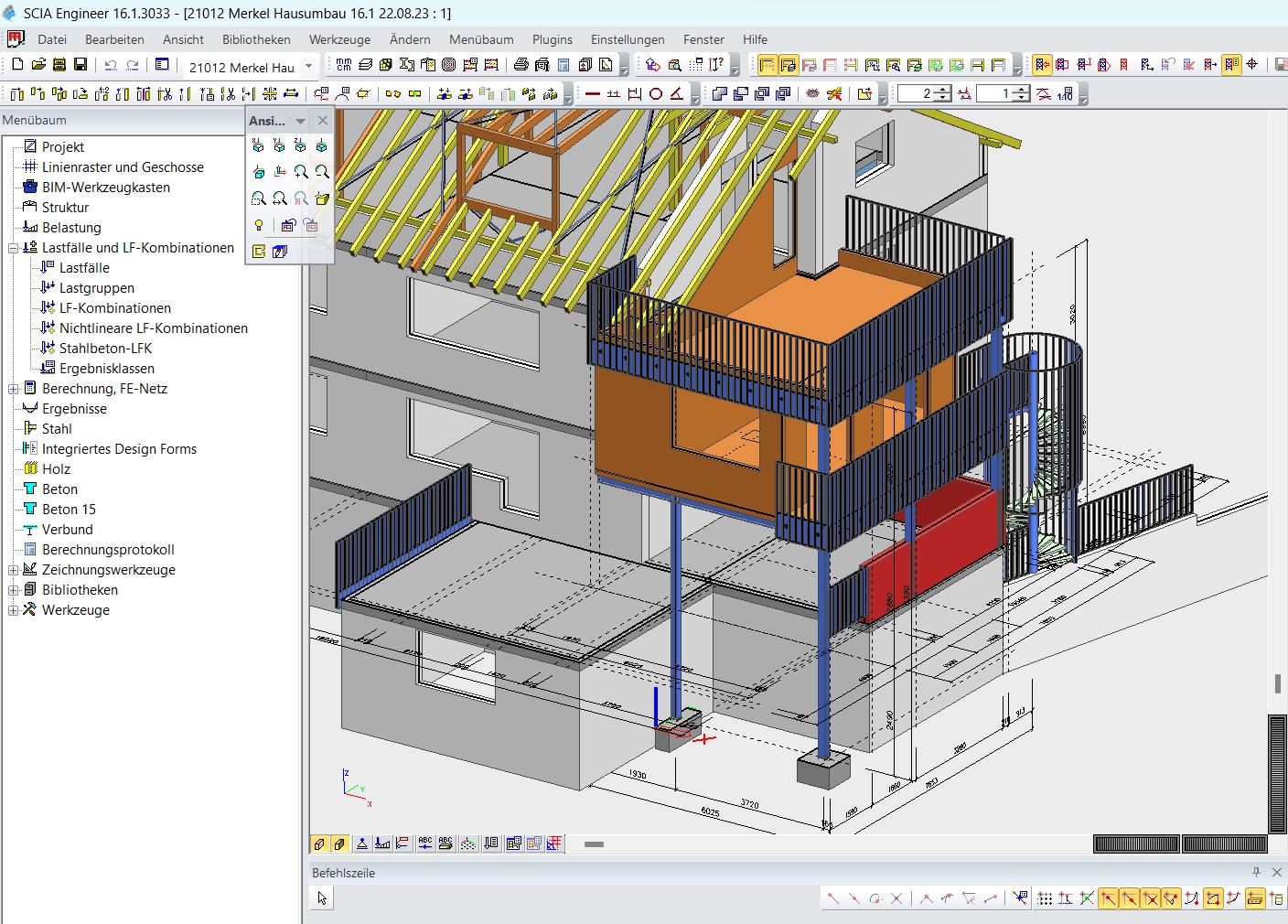

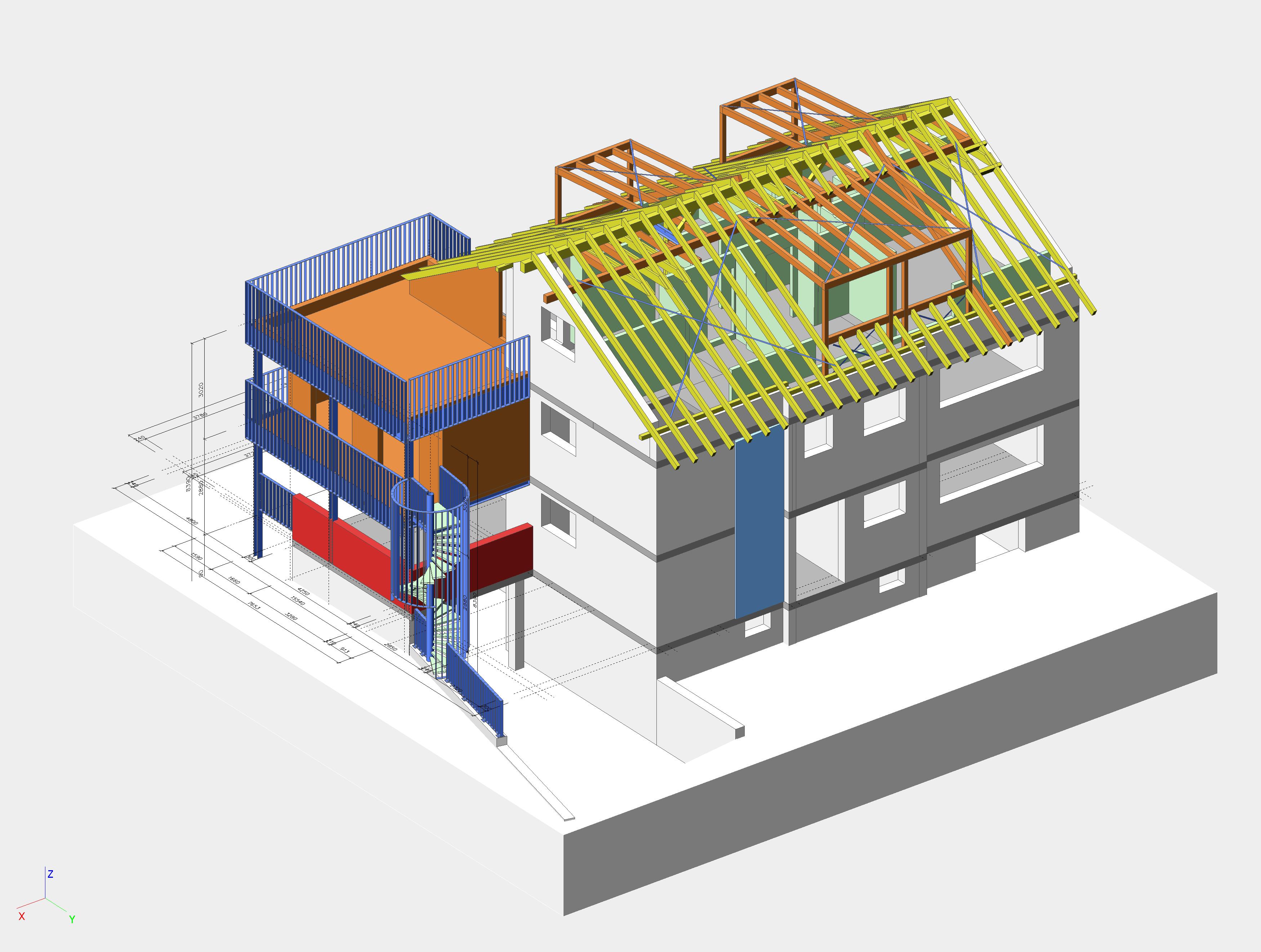

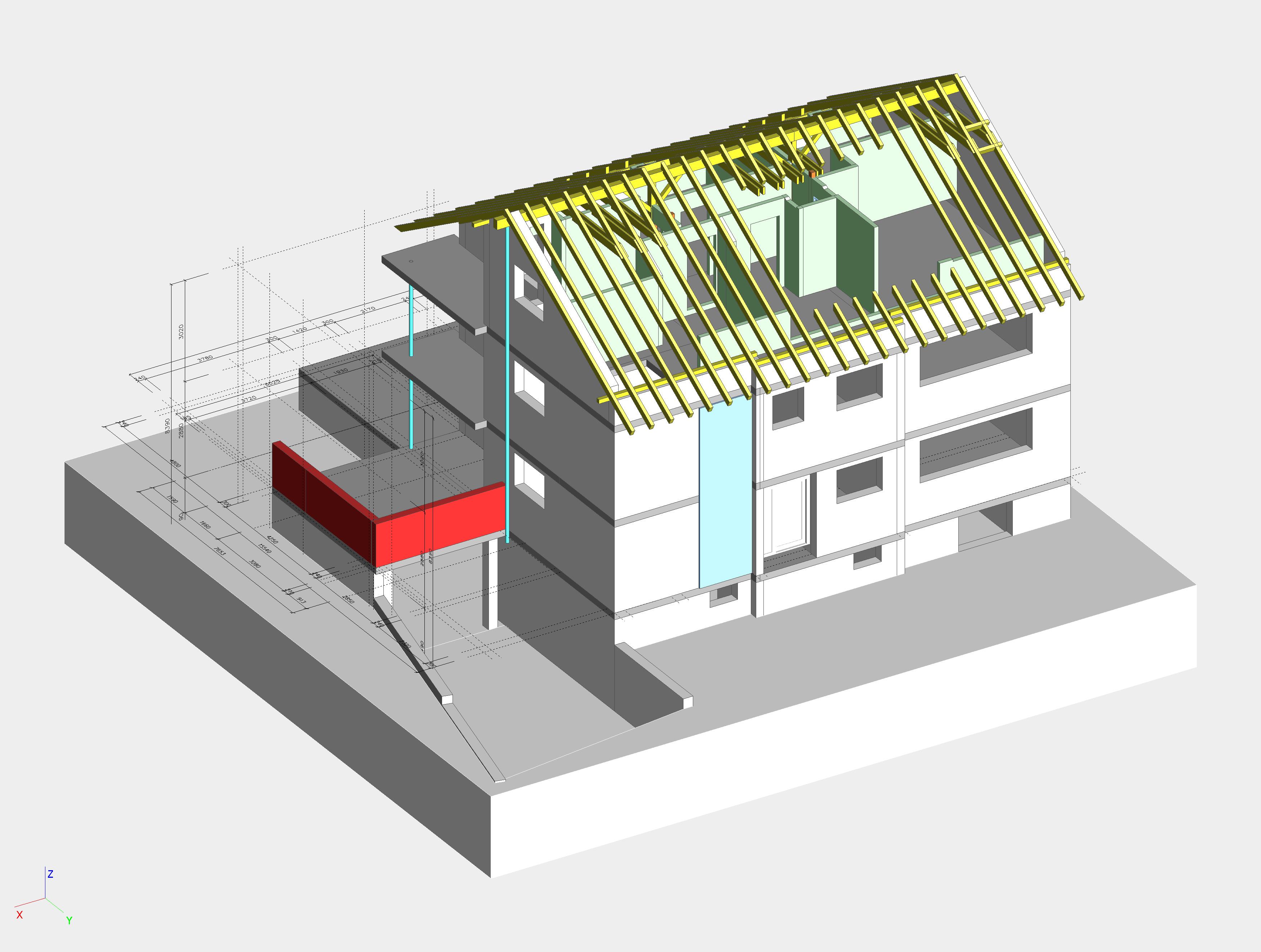

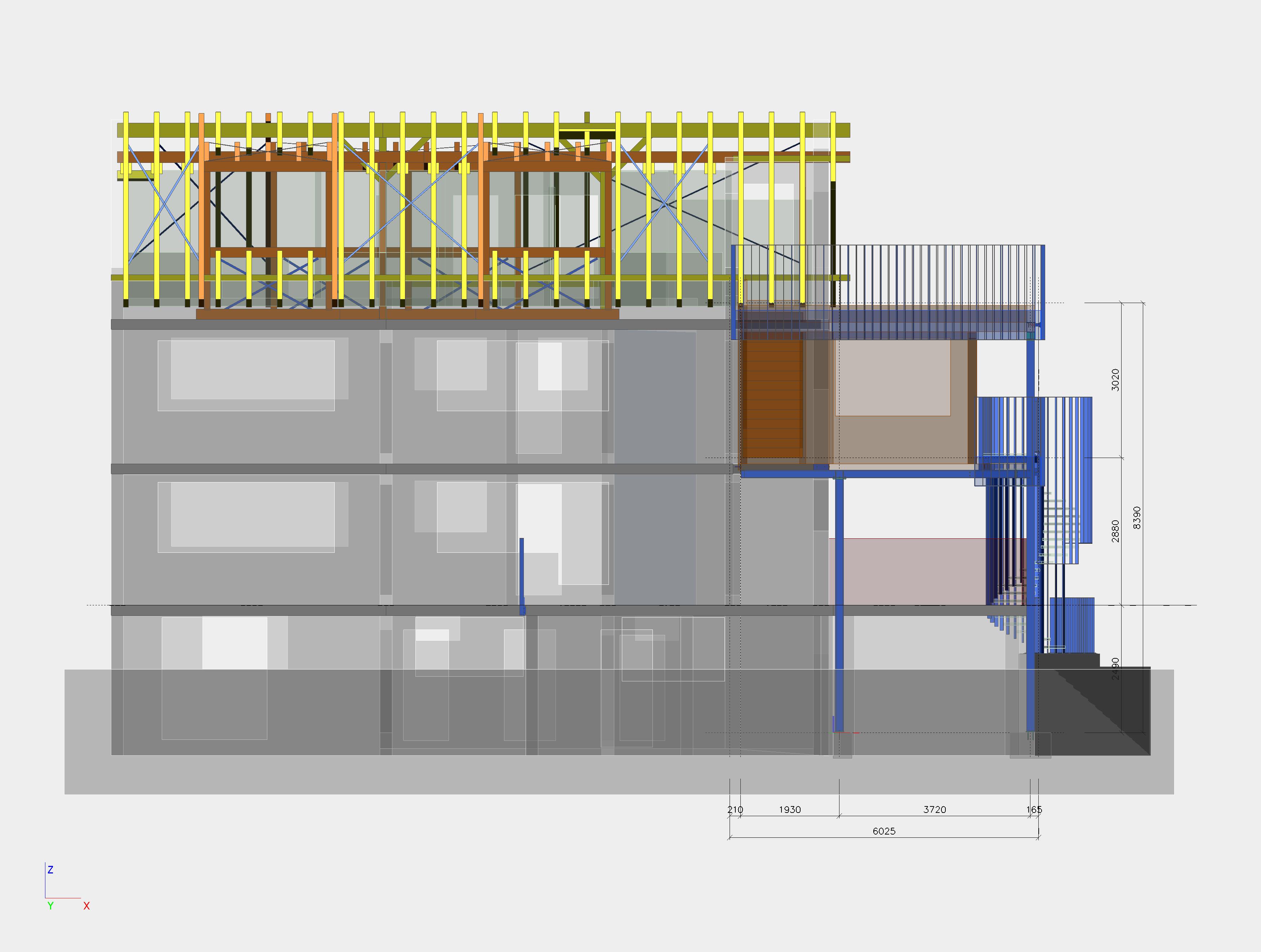

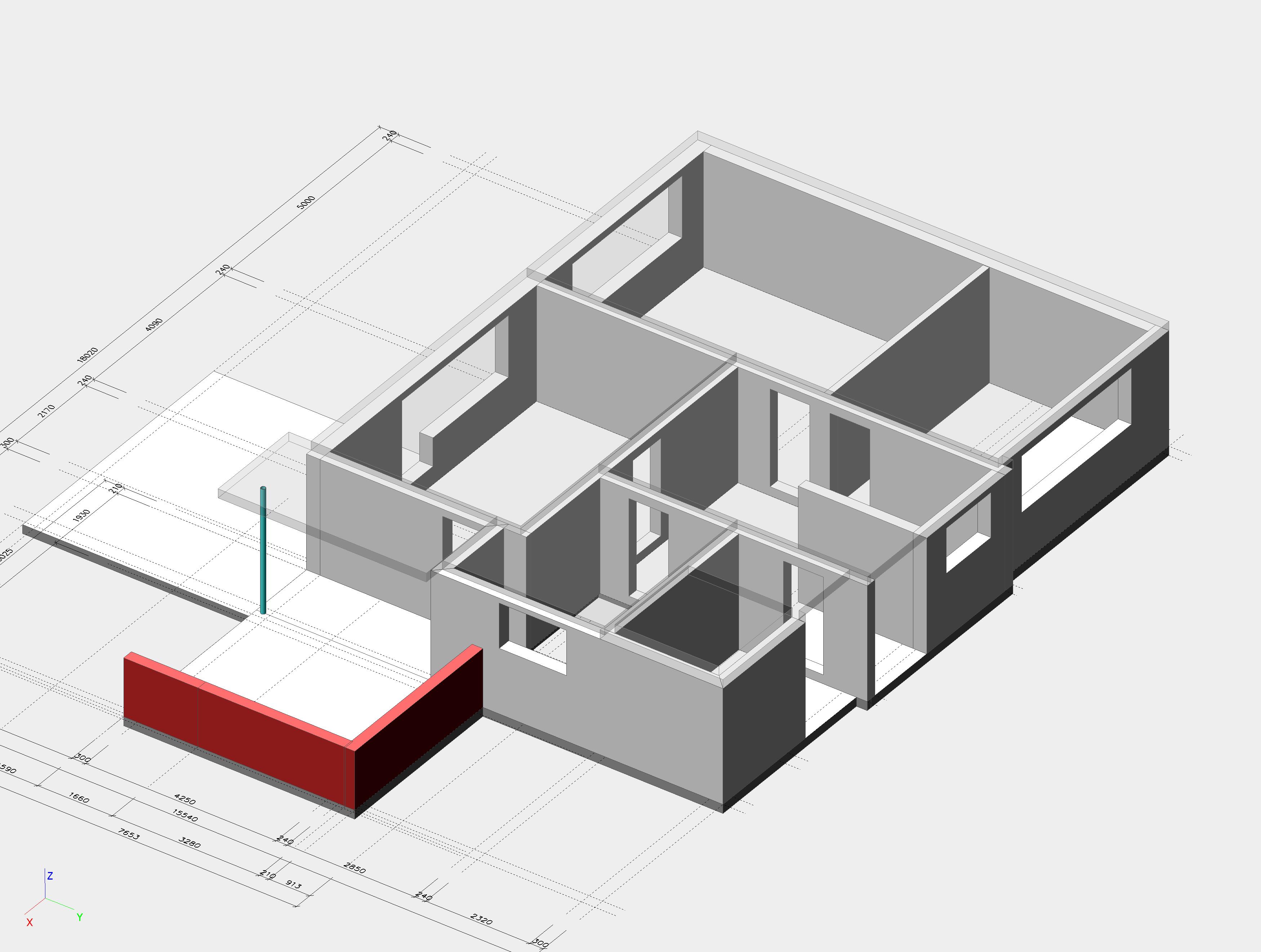

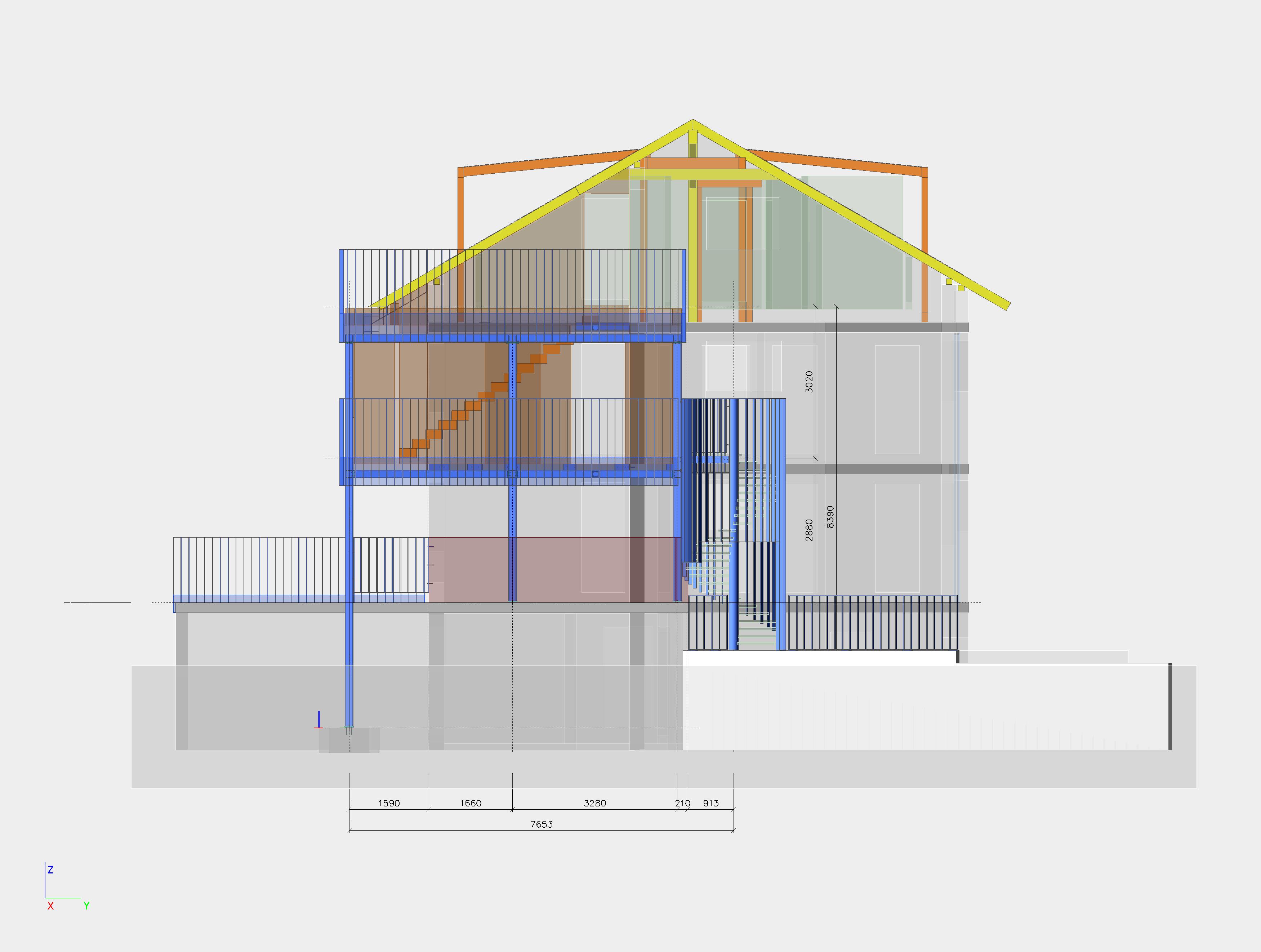

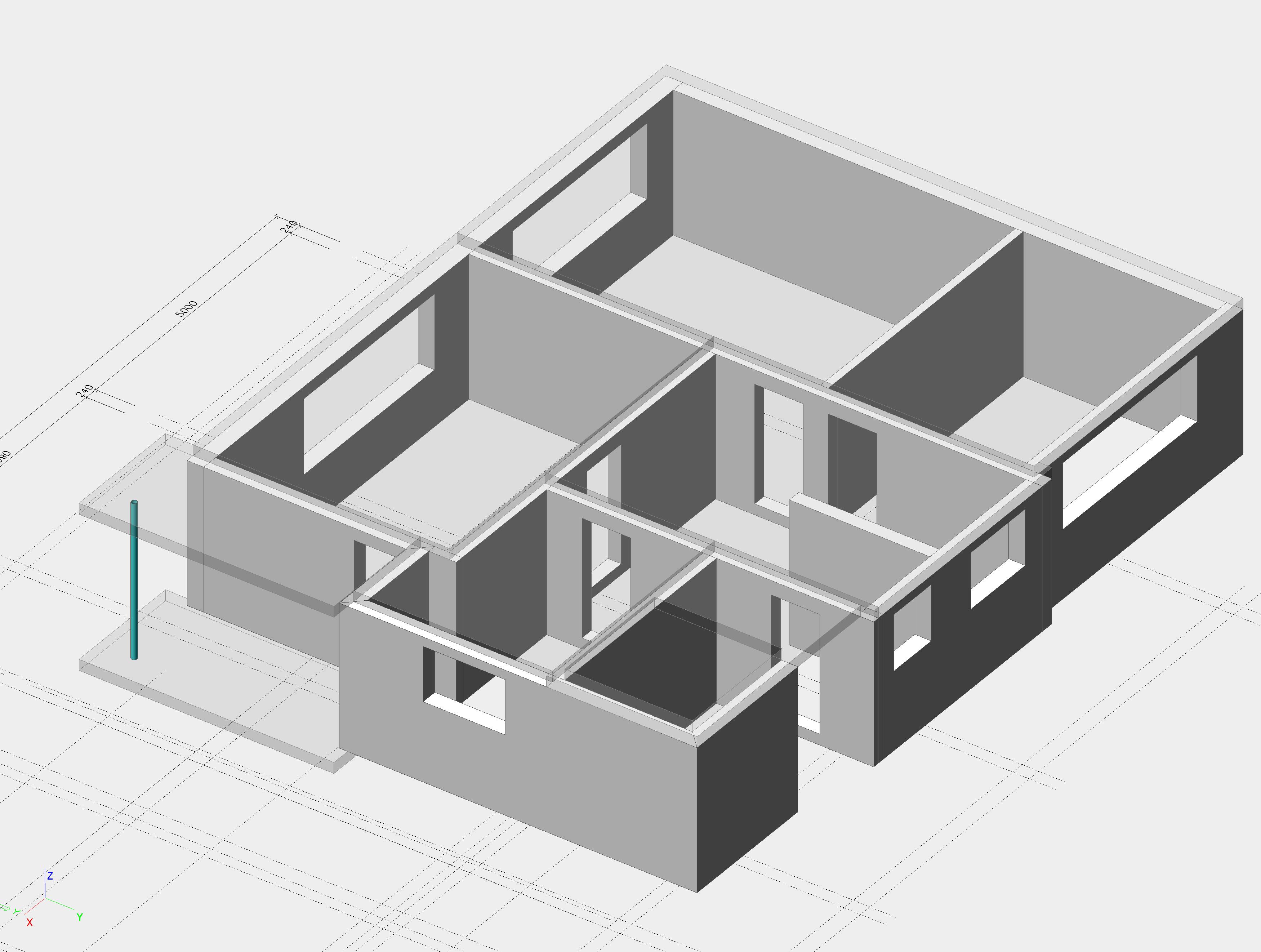

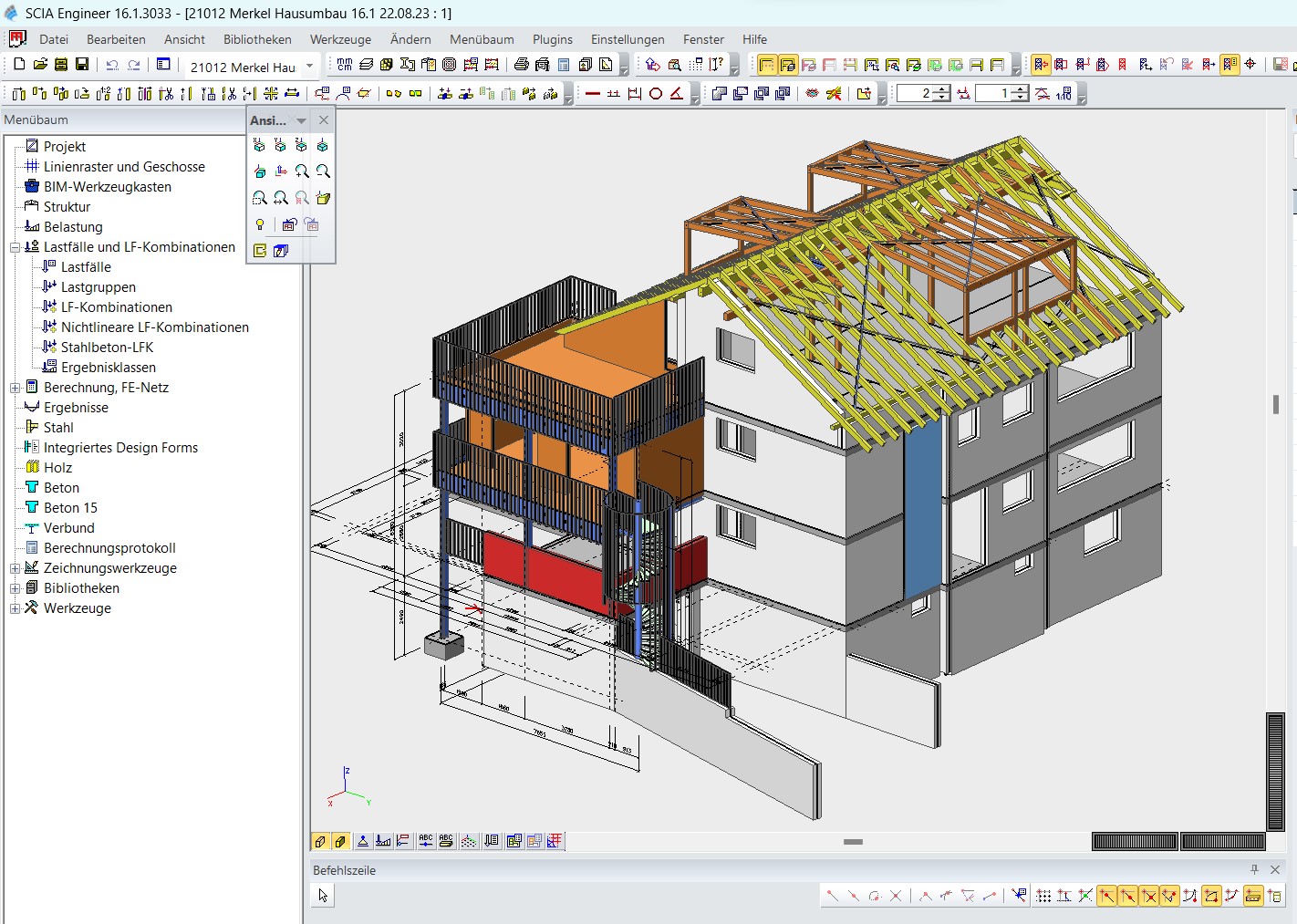

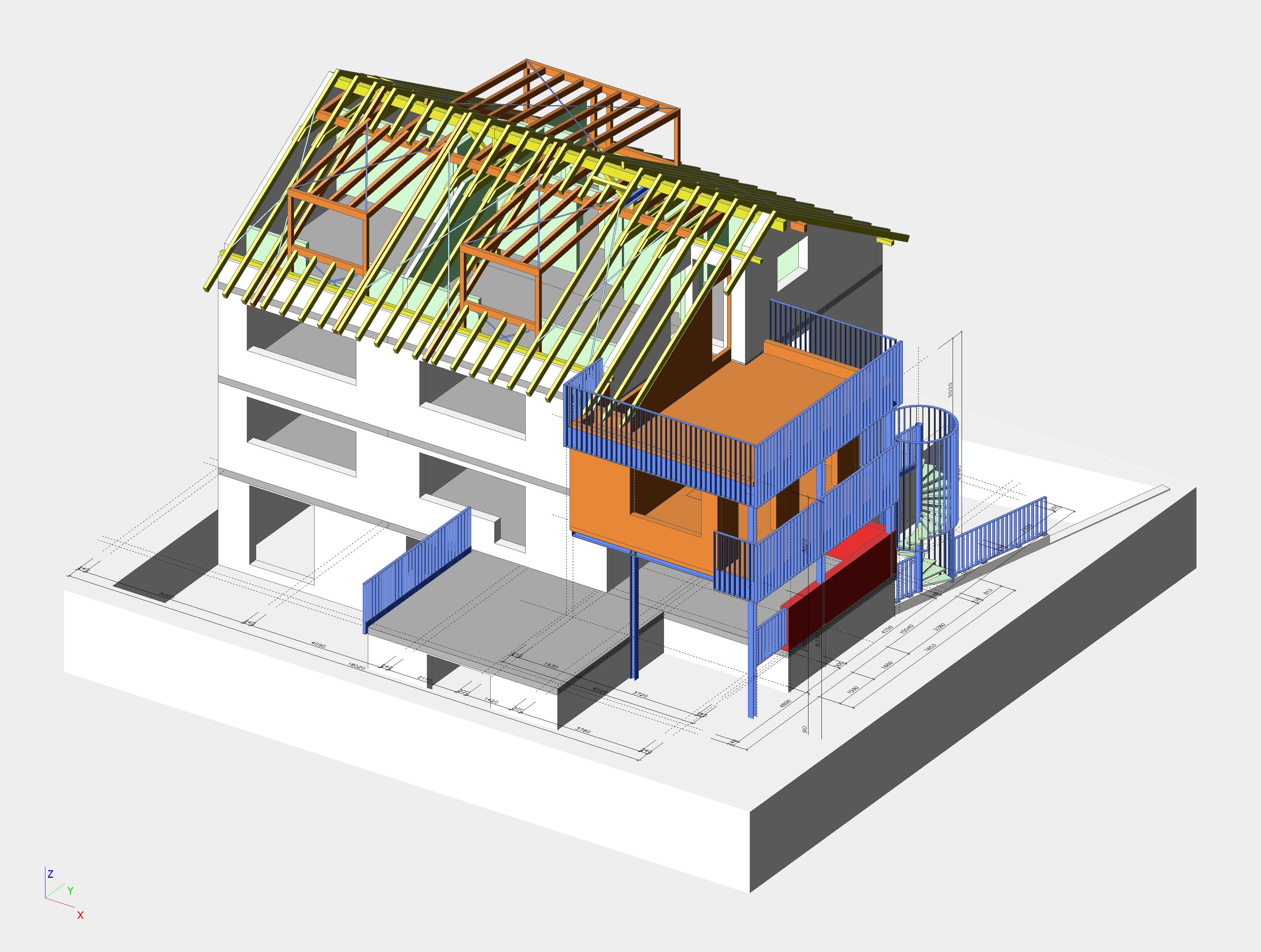

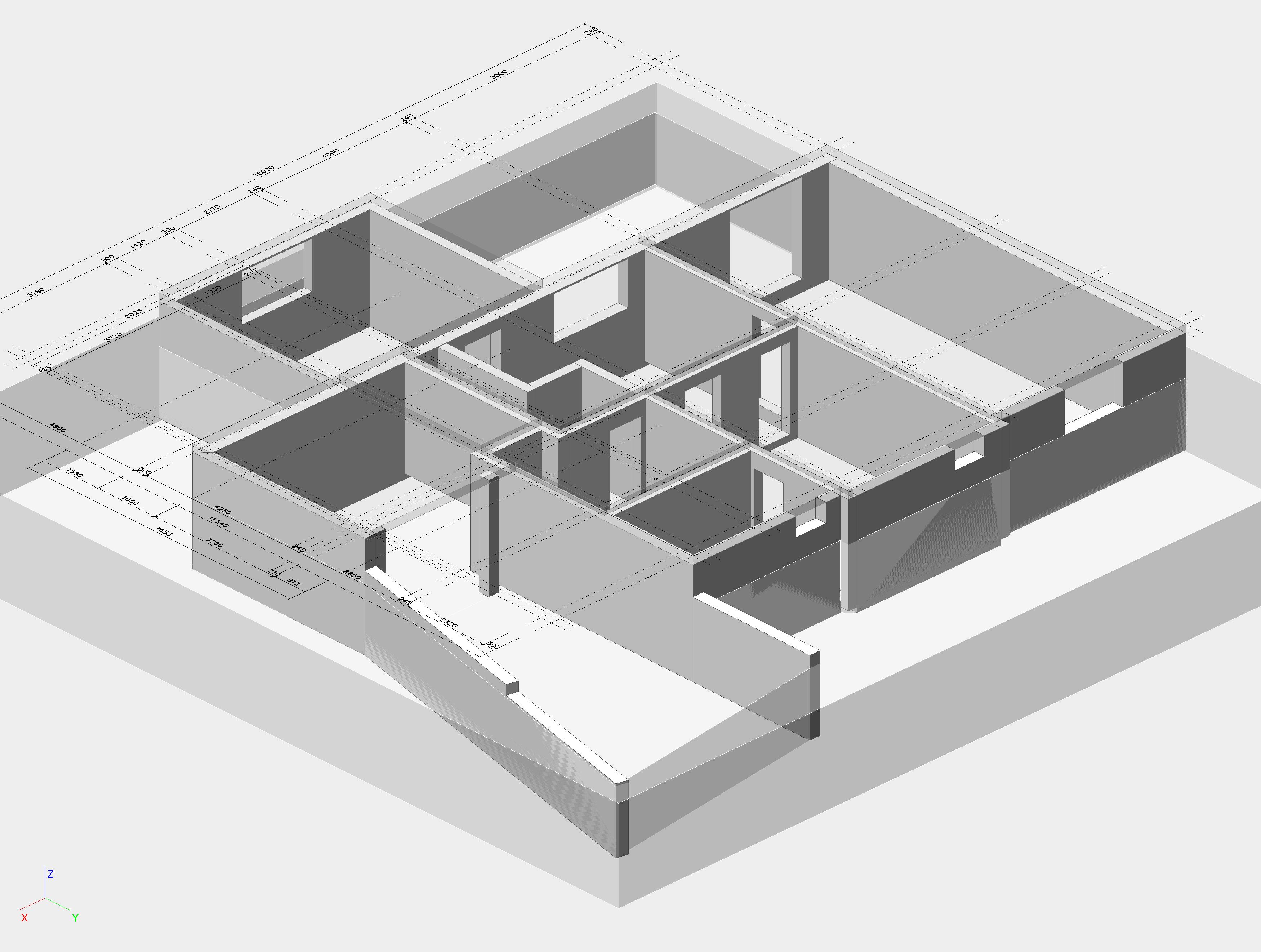

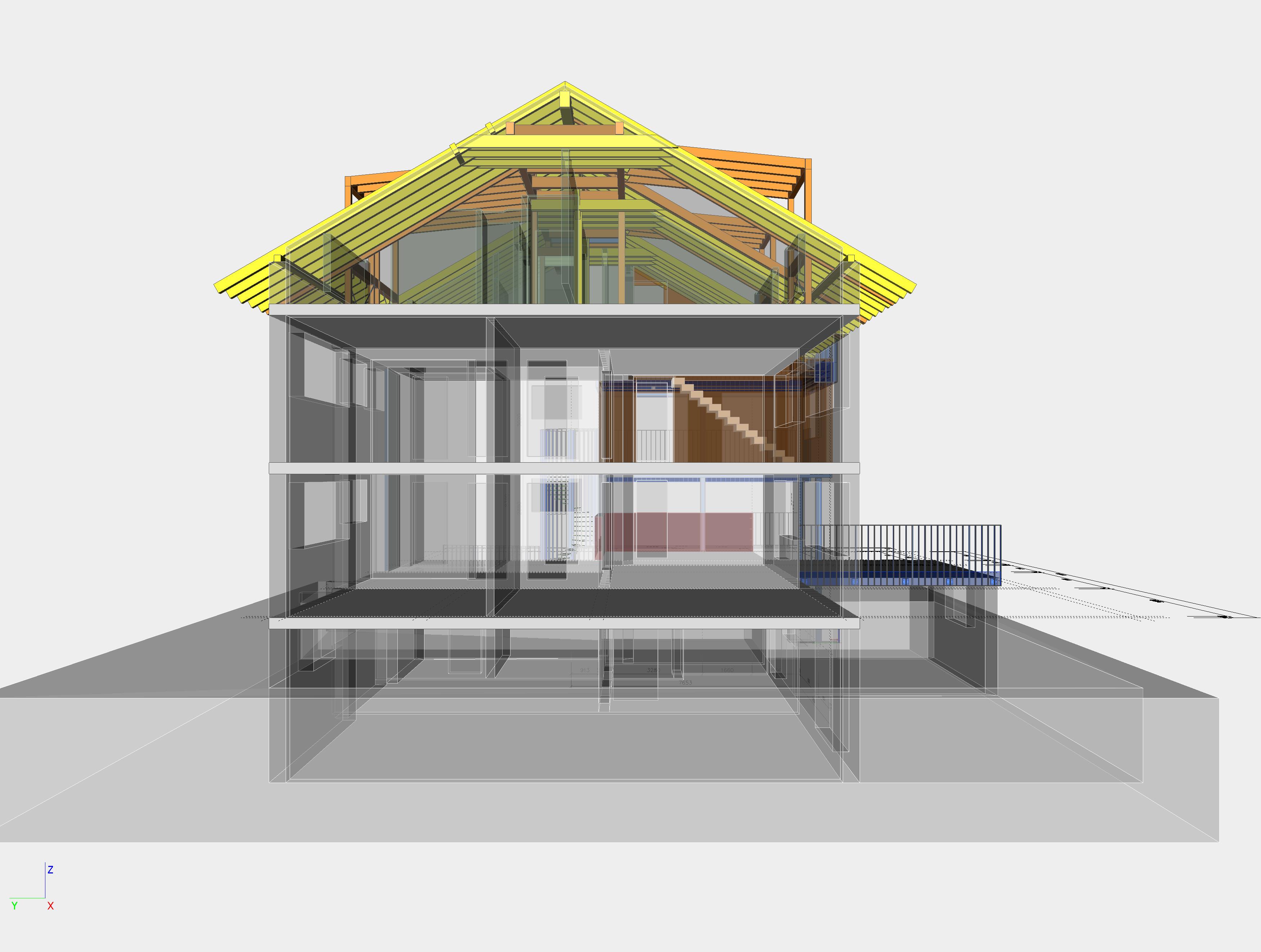

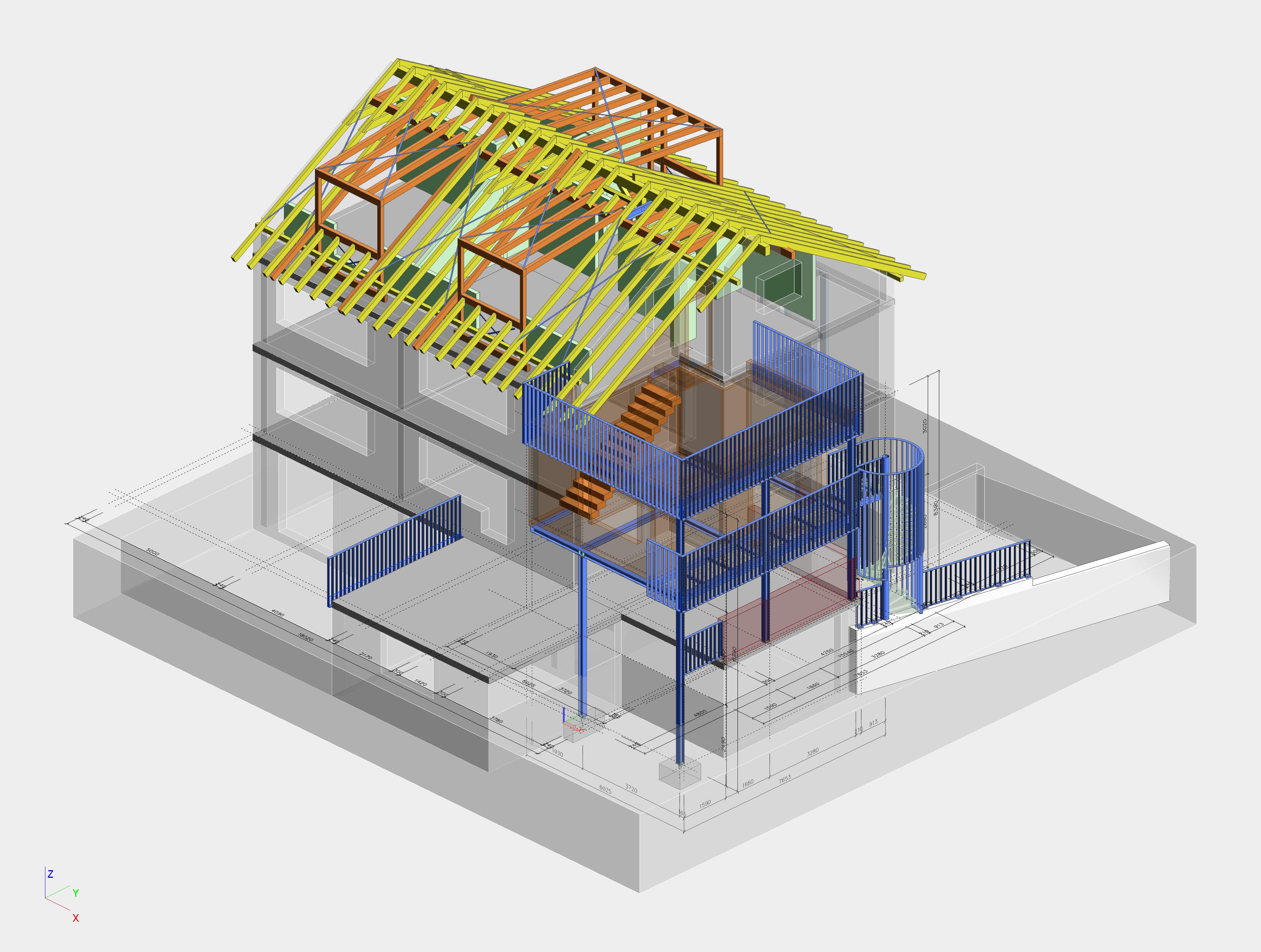

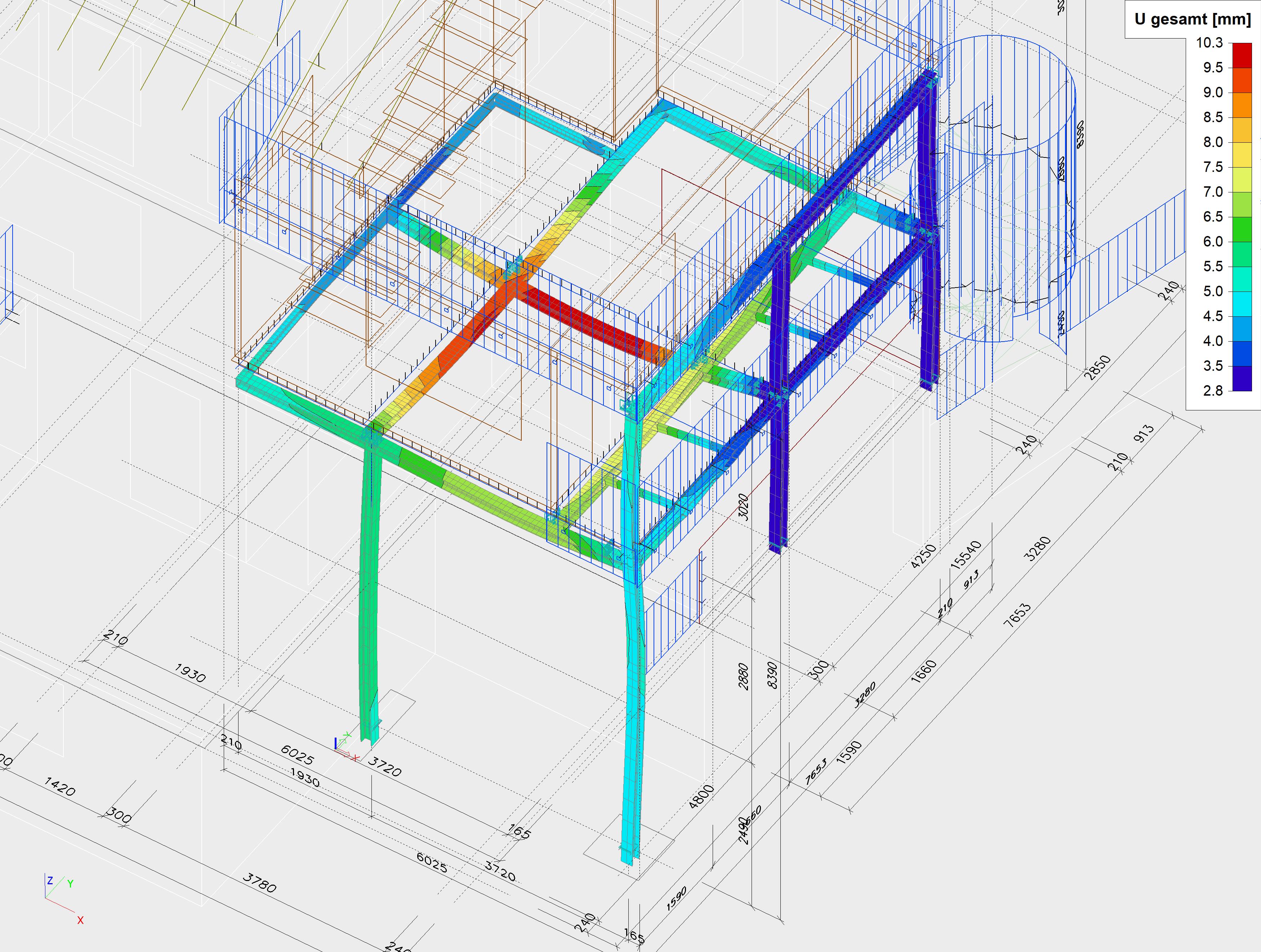

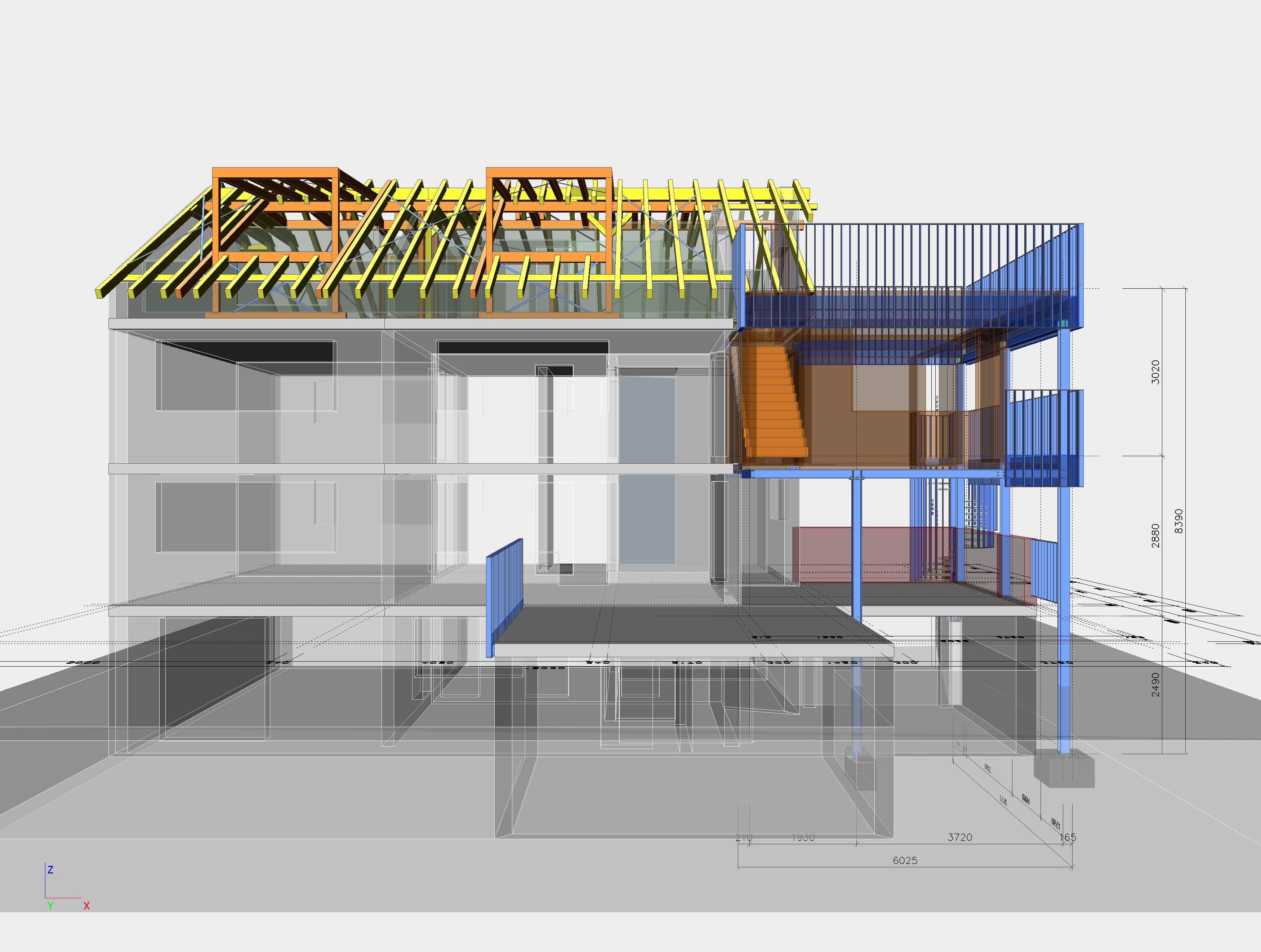

Das gesamte bestehende Gebäude sowie alle geplanten Umbaumaßnahmen wurden in einem detaillierten räumlichen 3D-Finite-Elemente-Modell erfasst. Dadurch konnten die Verformungen des Bestands und die zusätzlichen Beanspruchungen unter Eigengewicht, Schnee- und Windlasten exakt ermittelt werden.

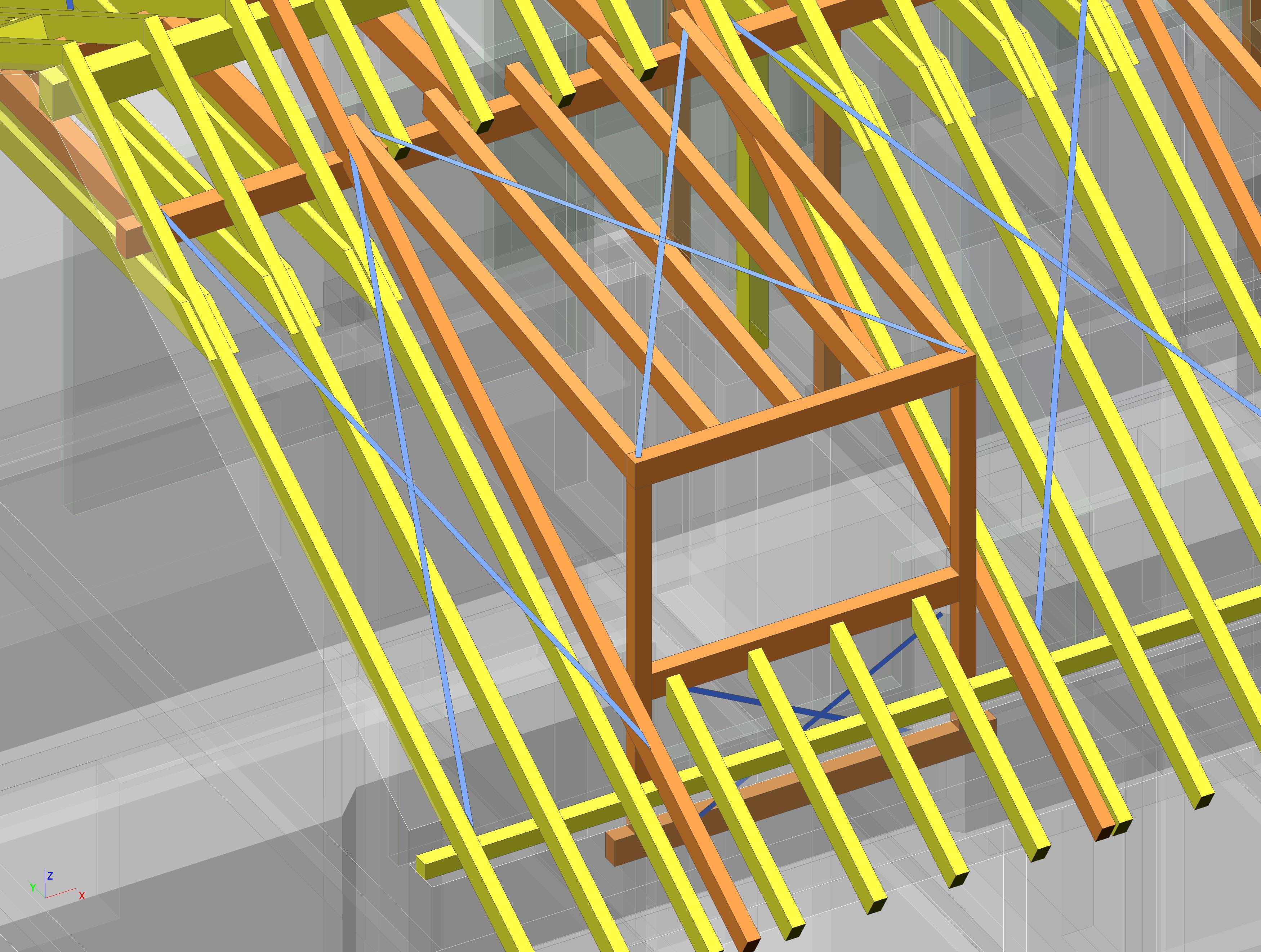

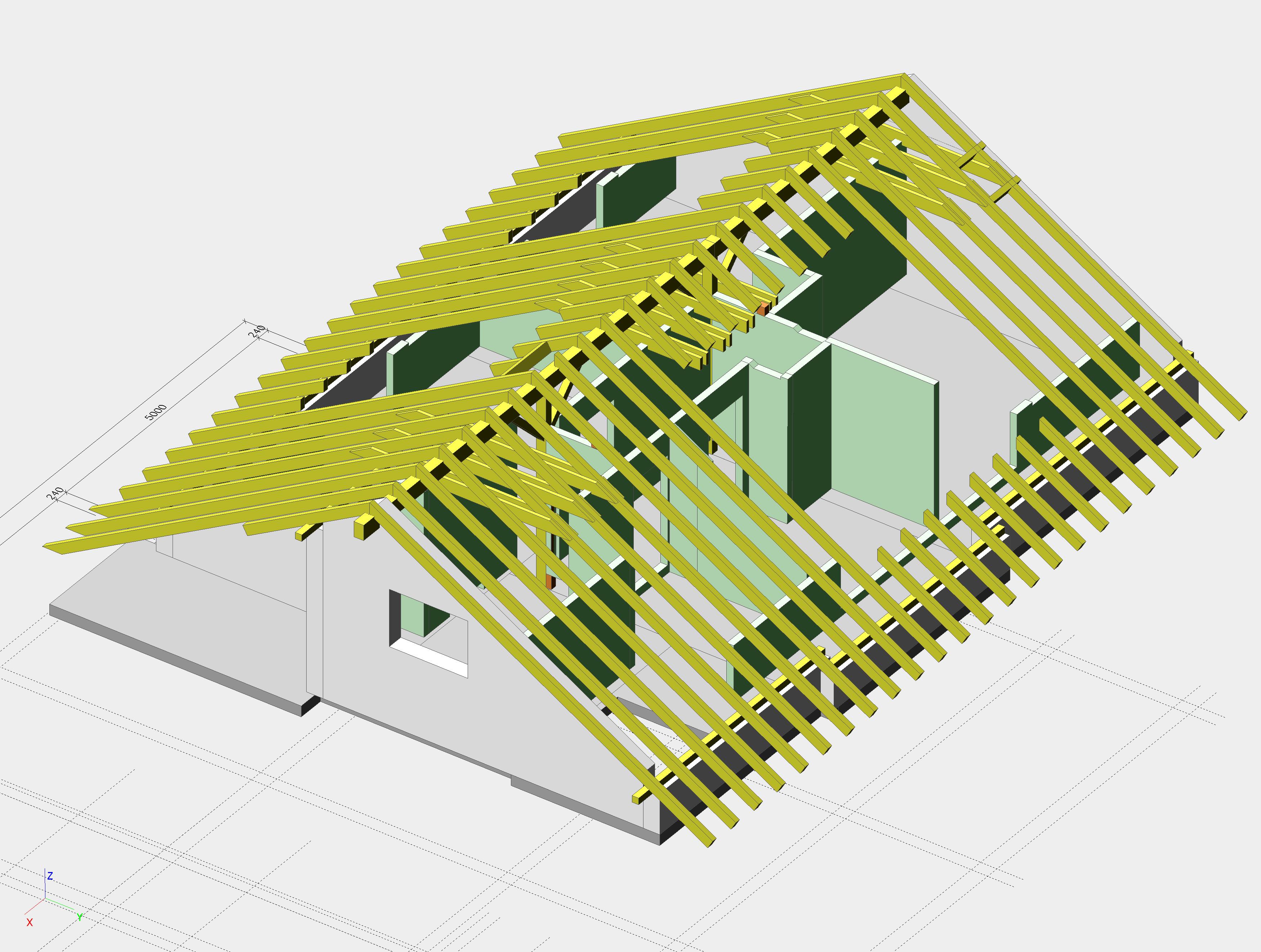

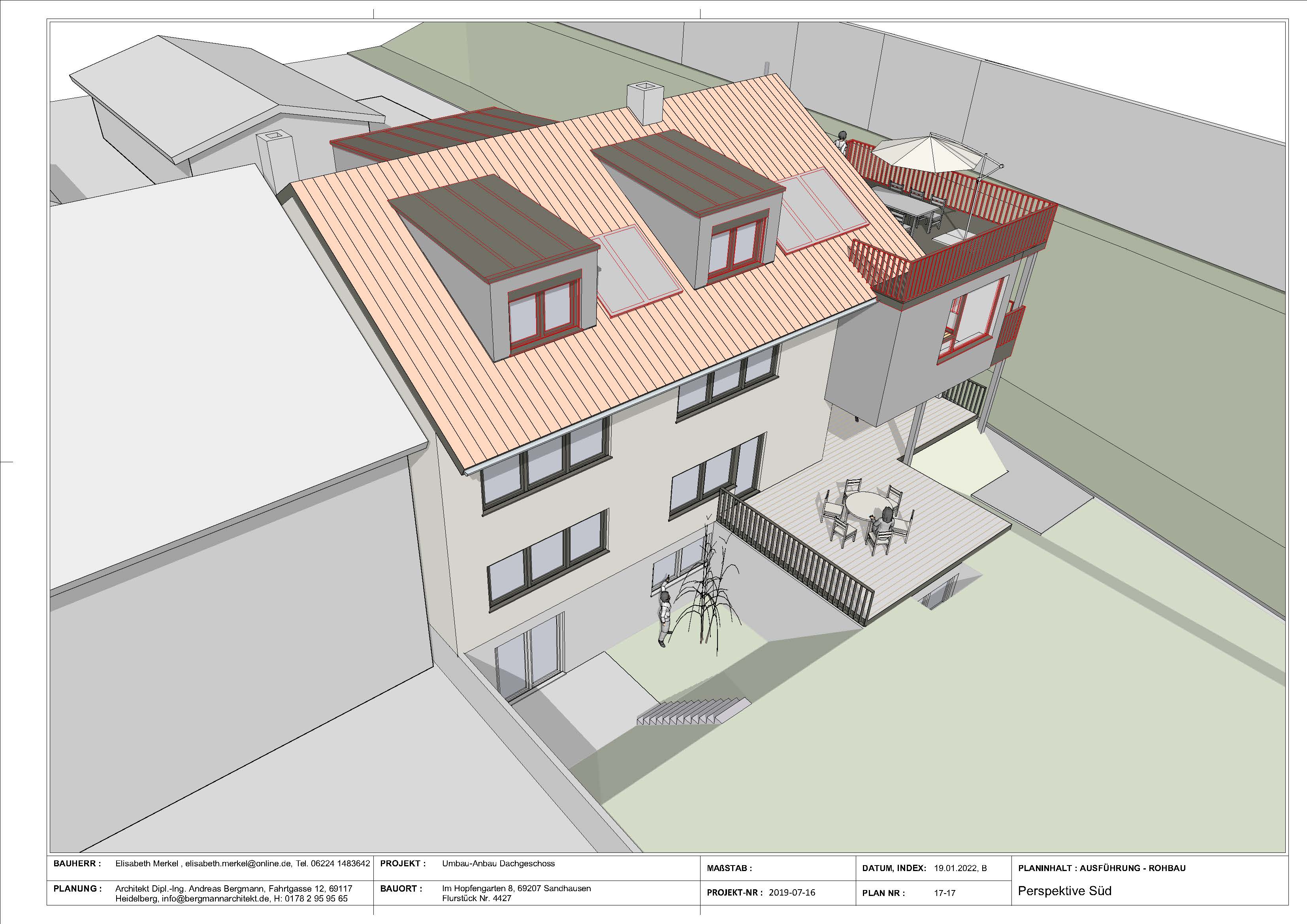

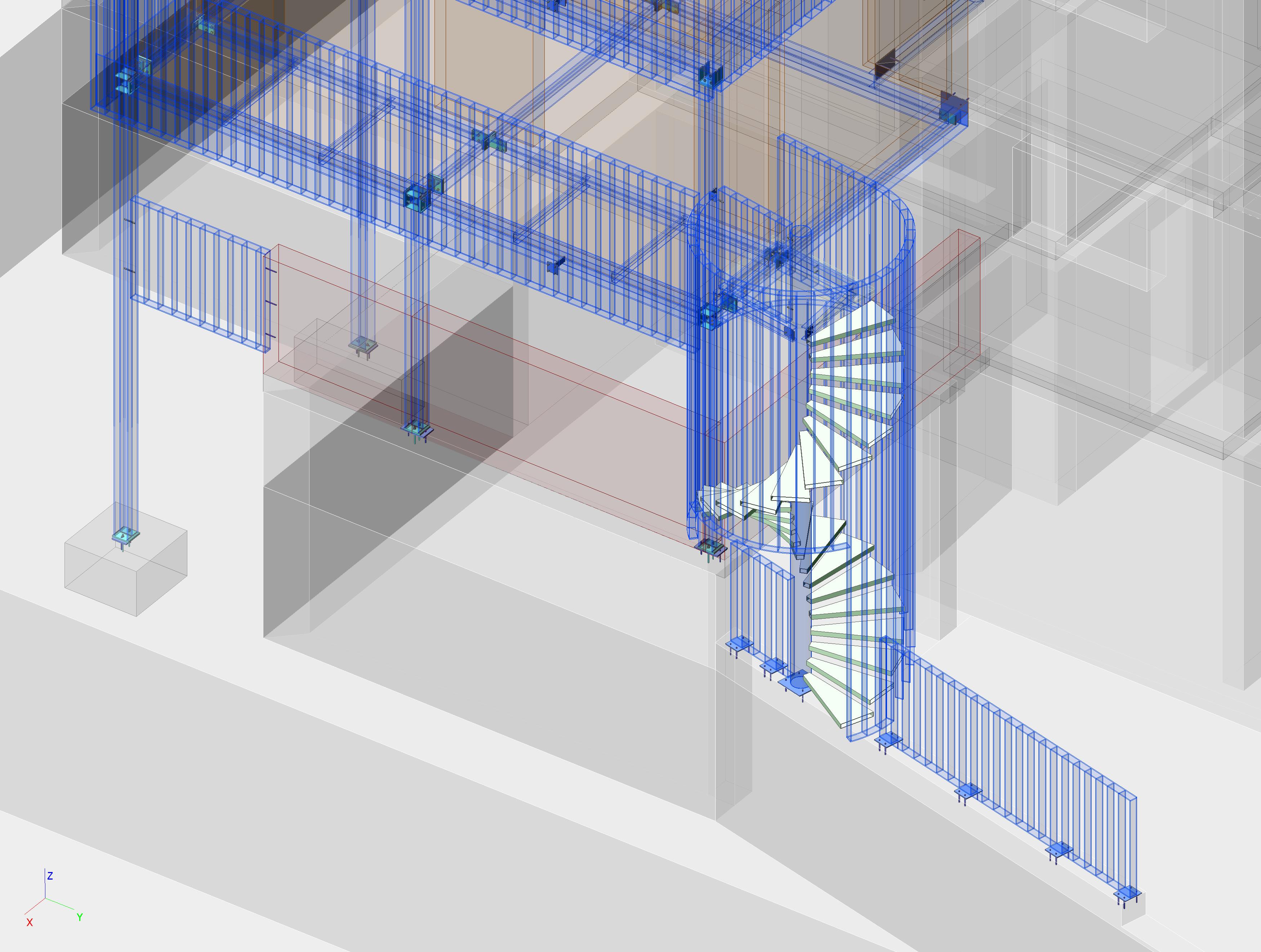

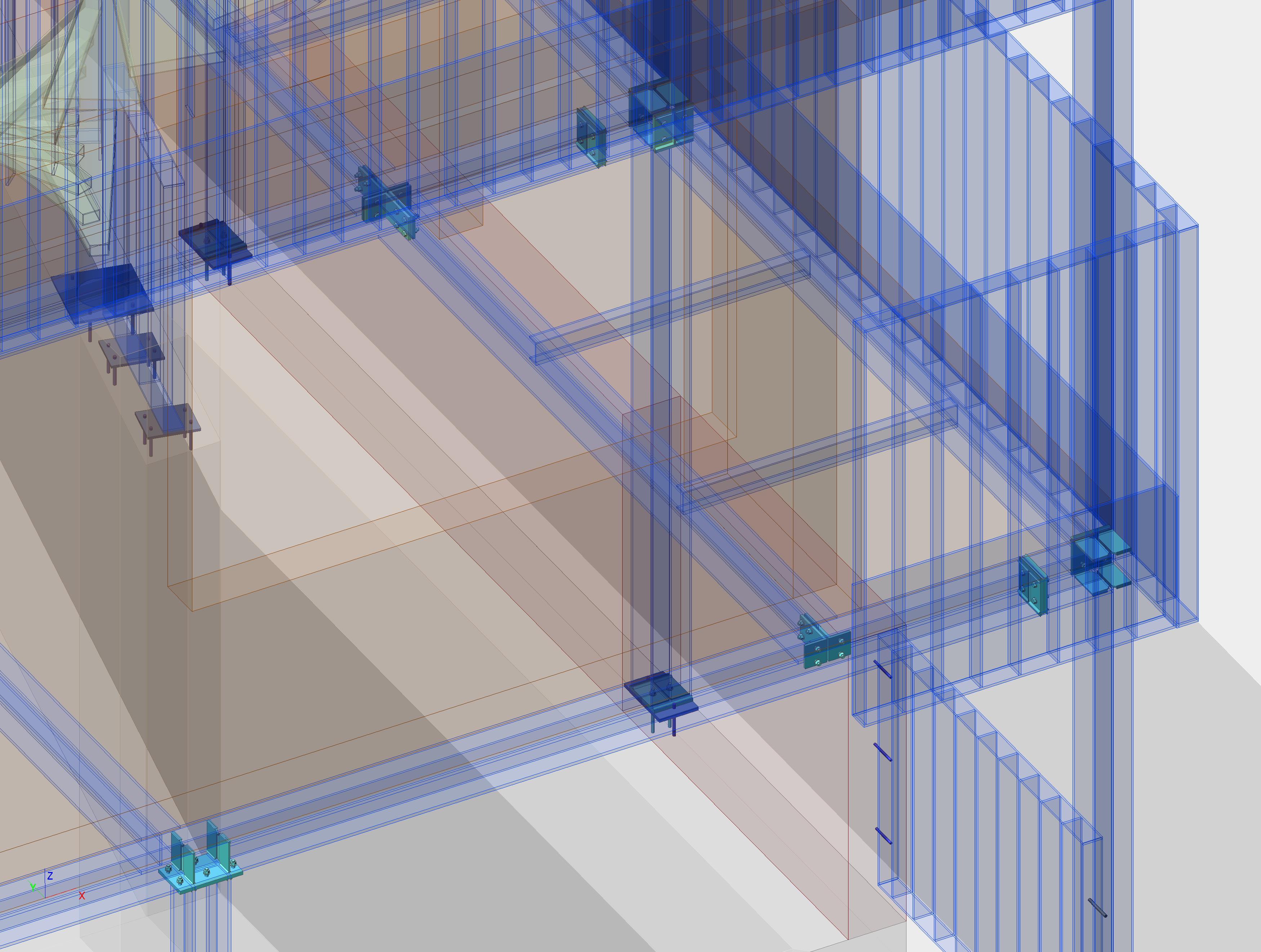

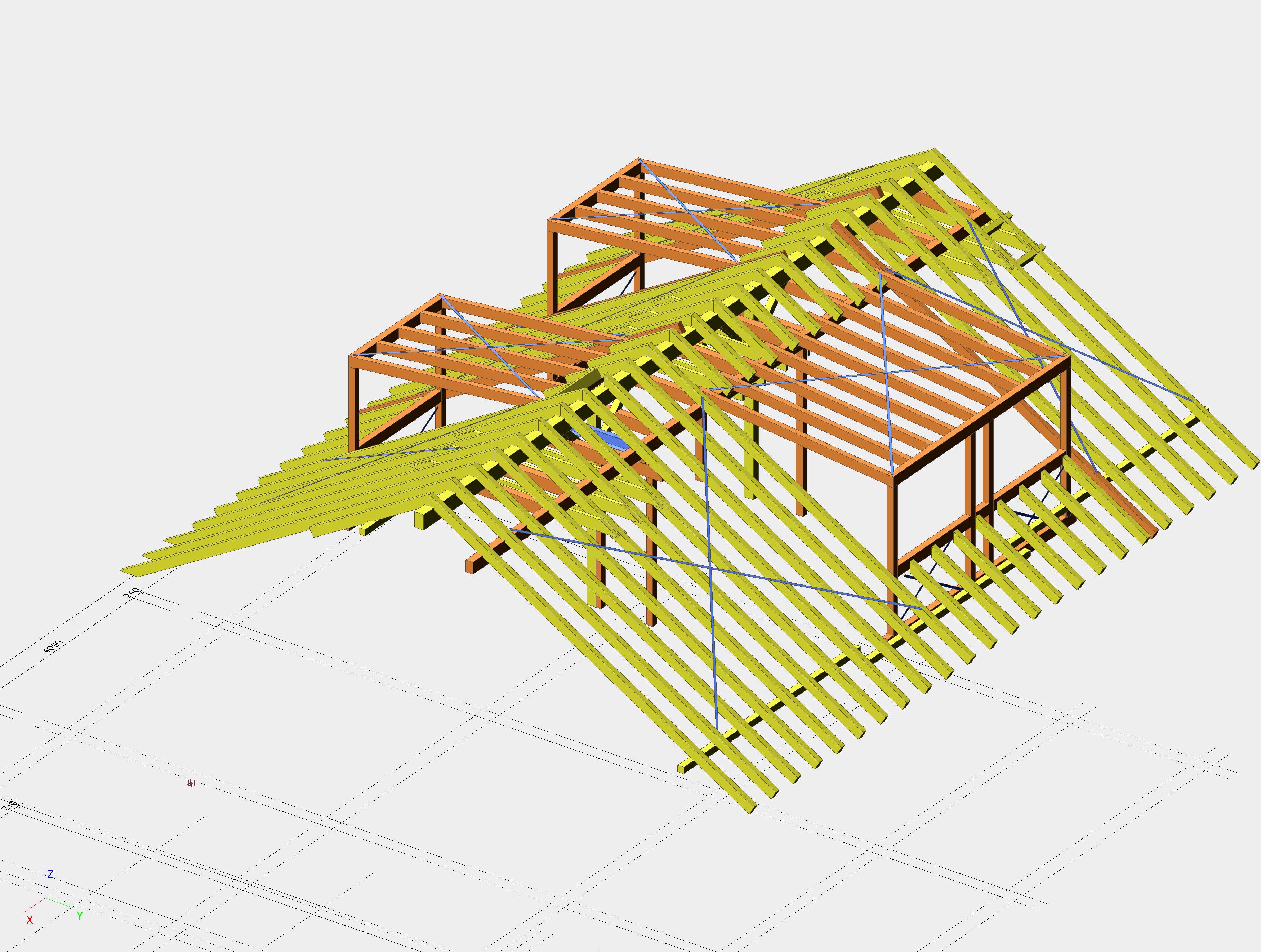

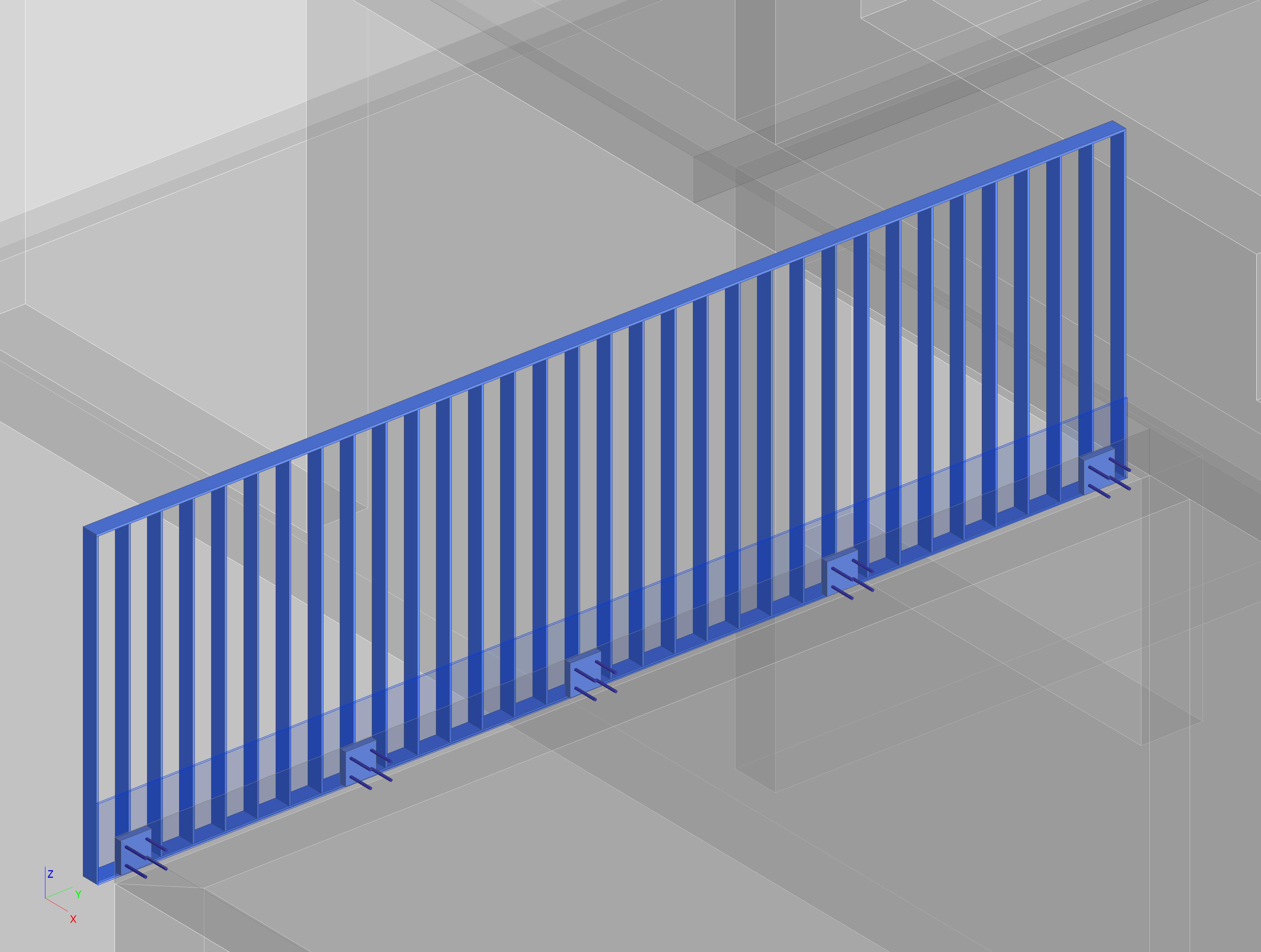

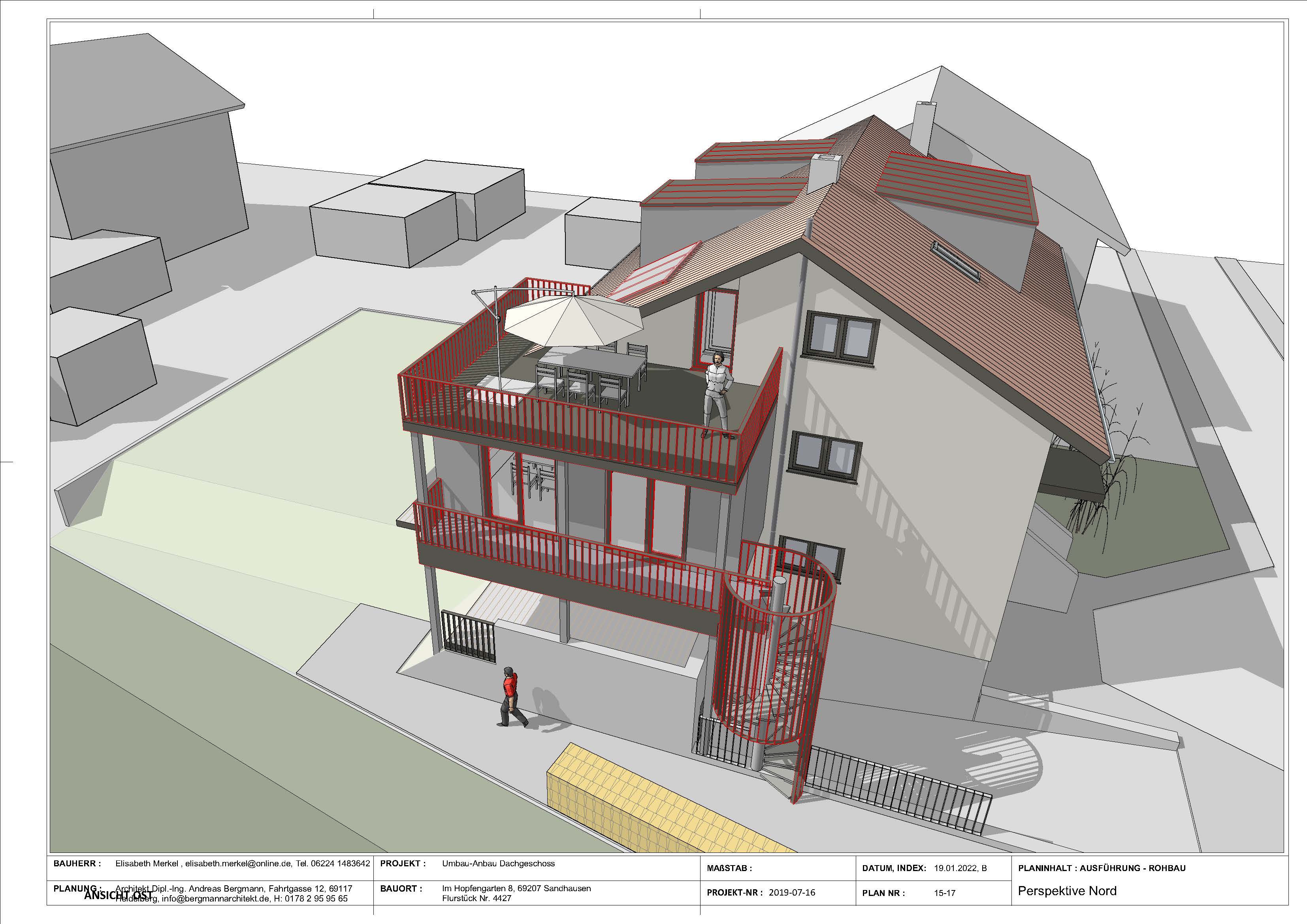

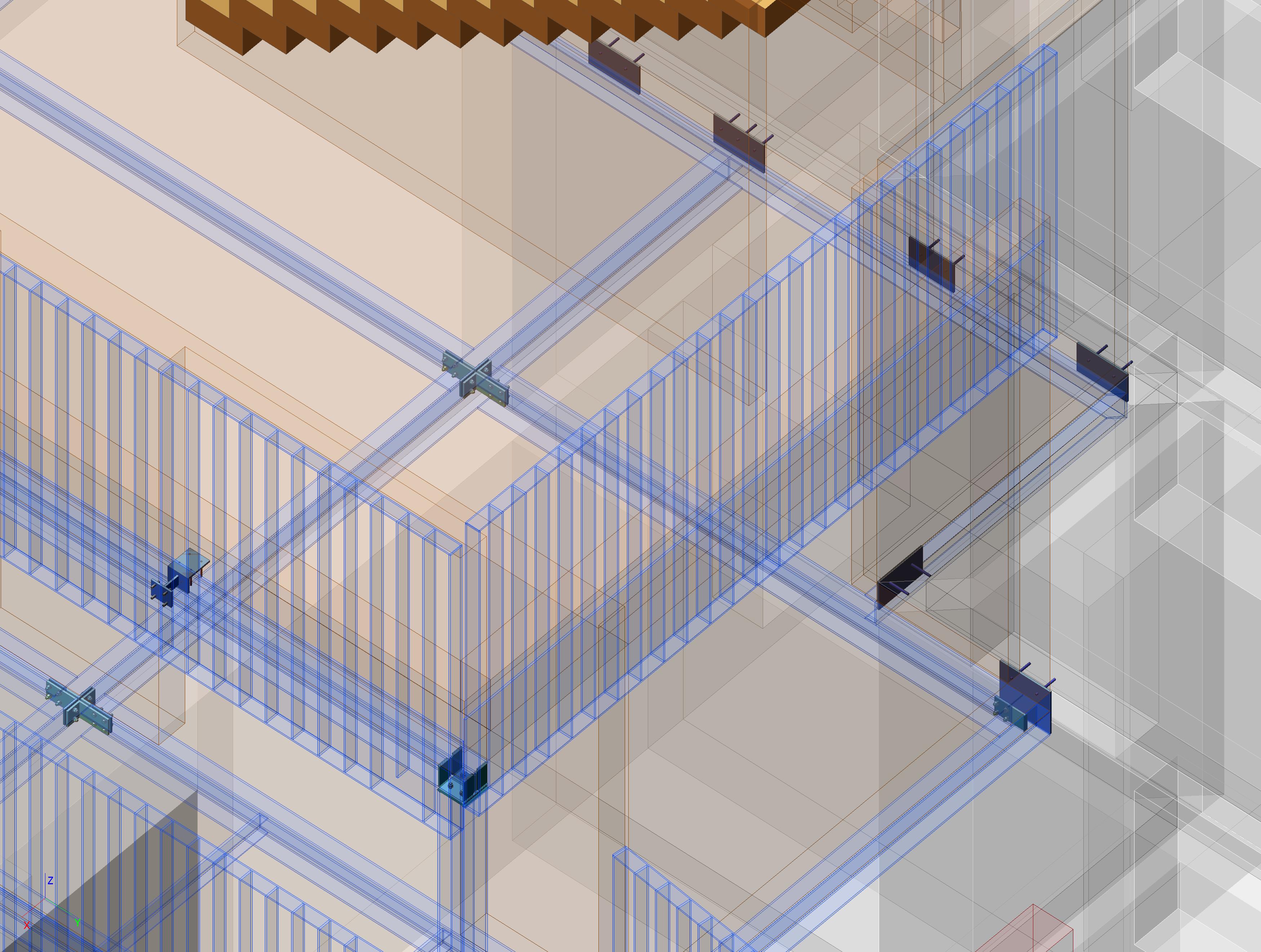

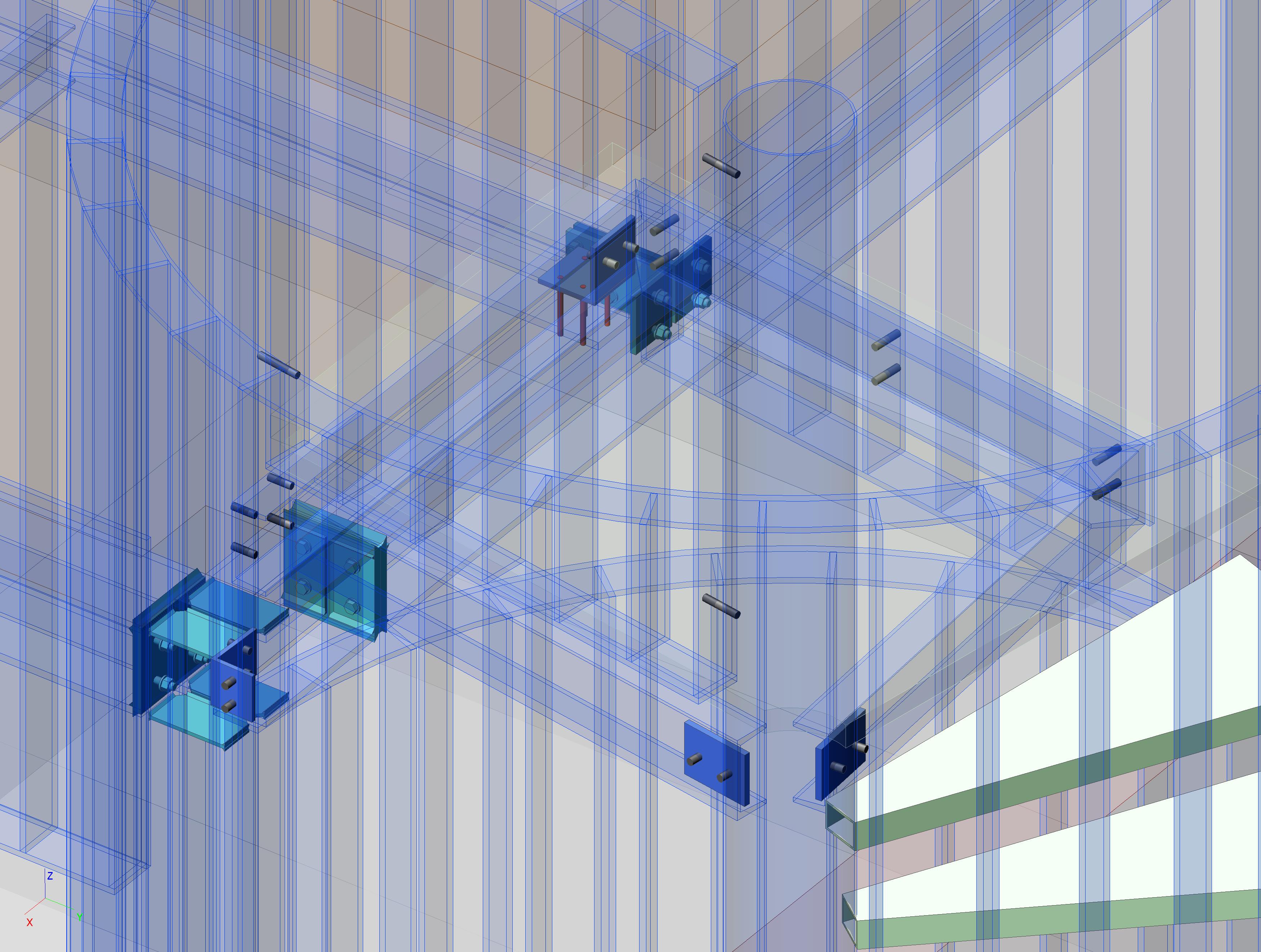

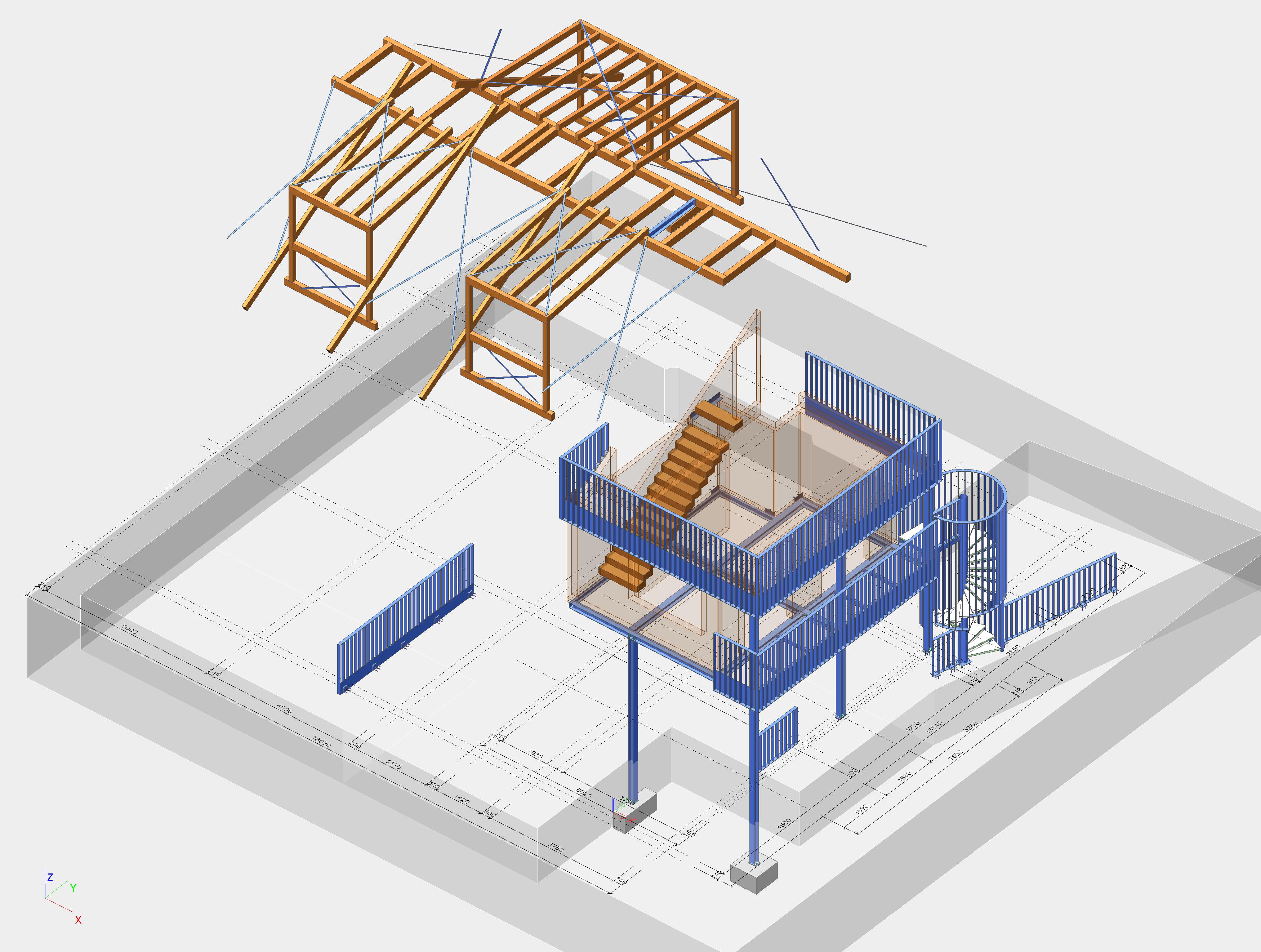

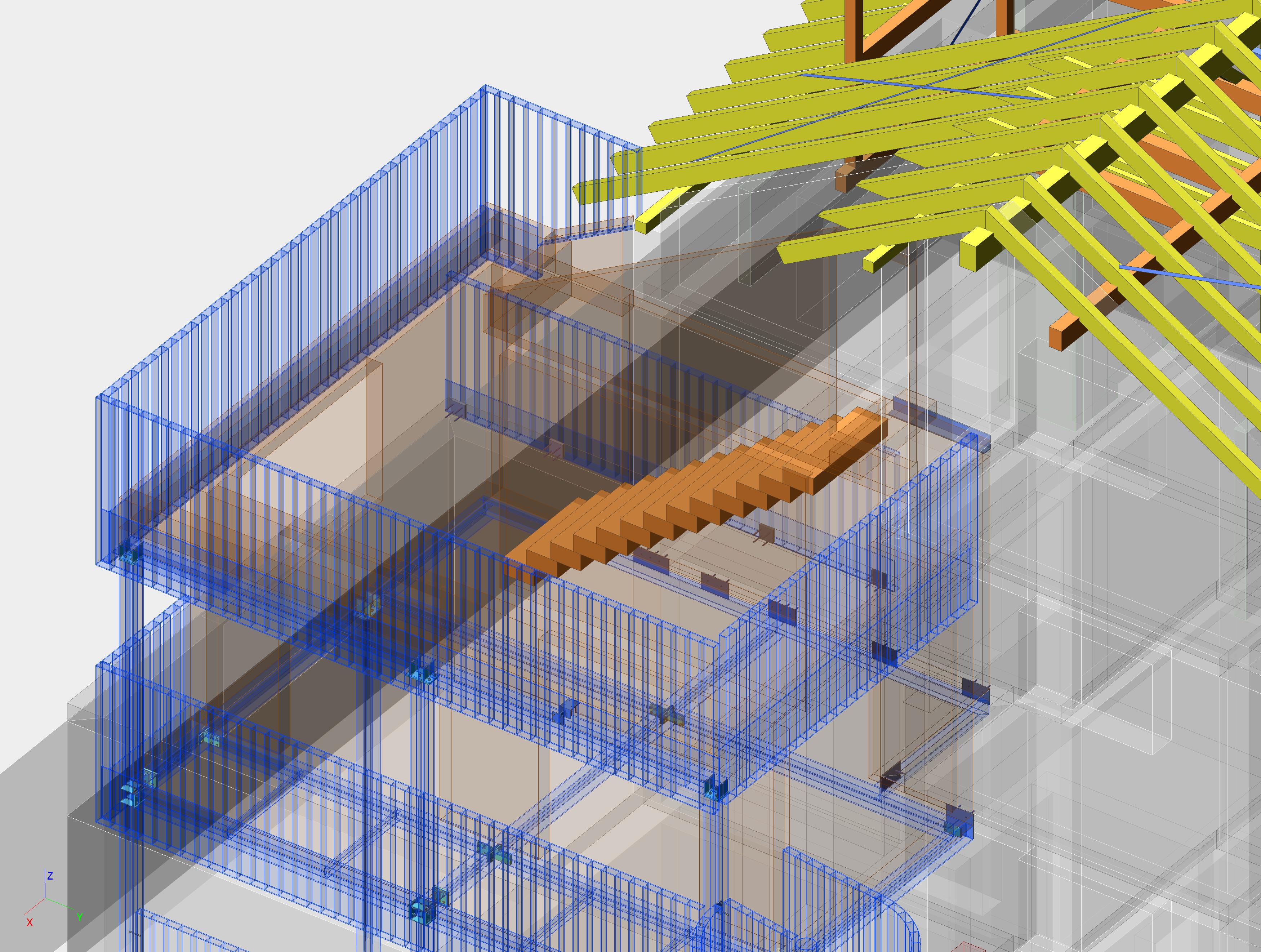

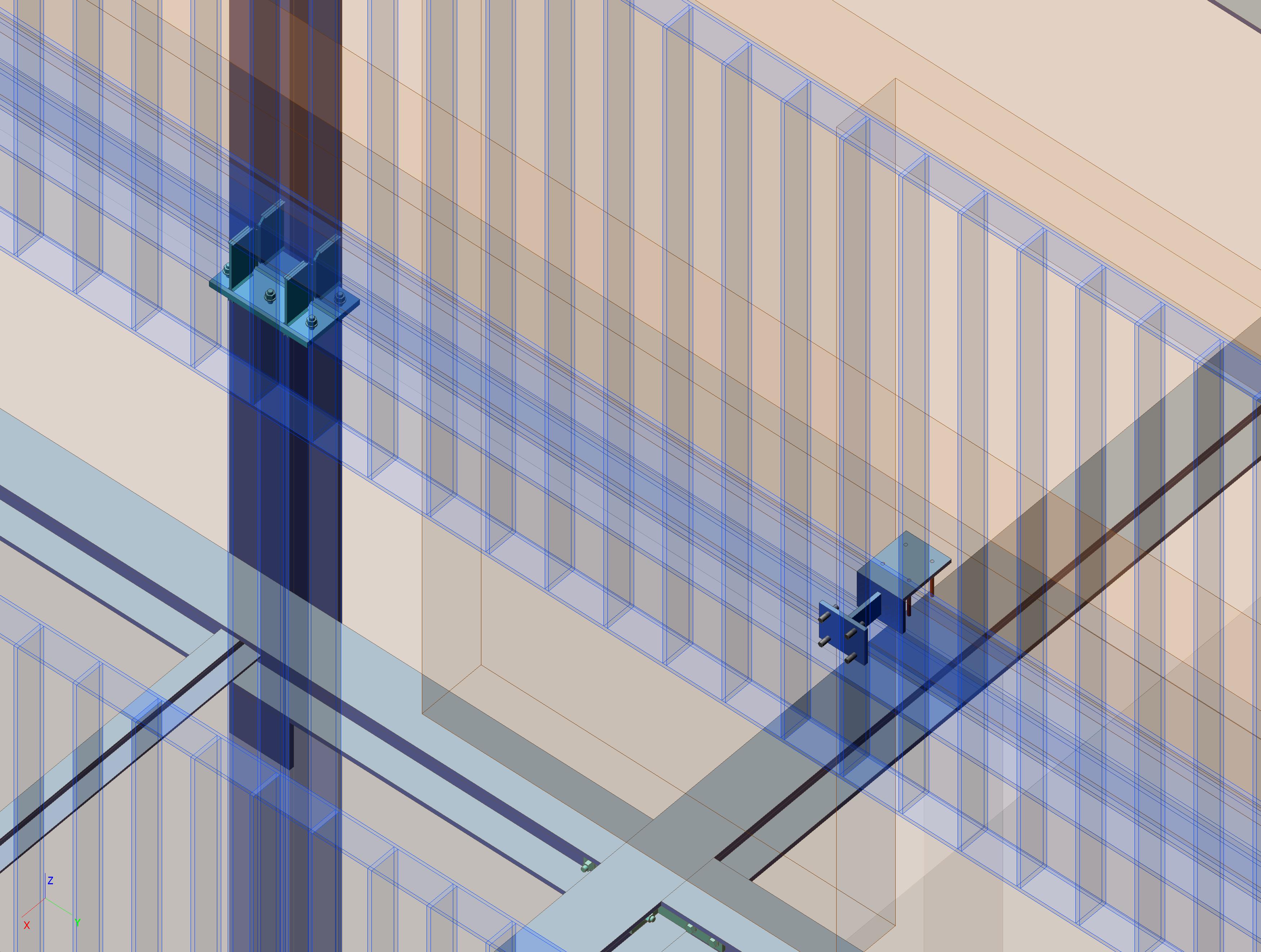

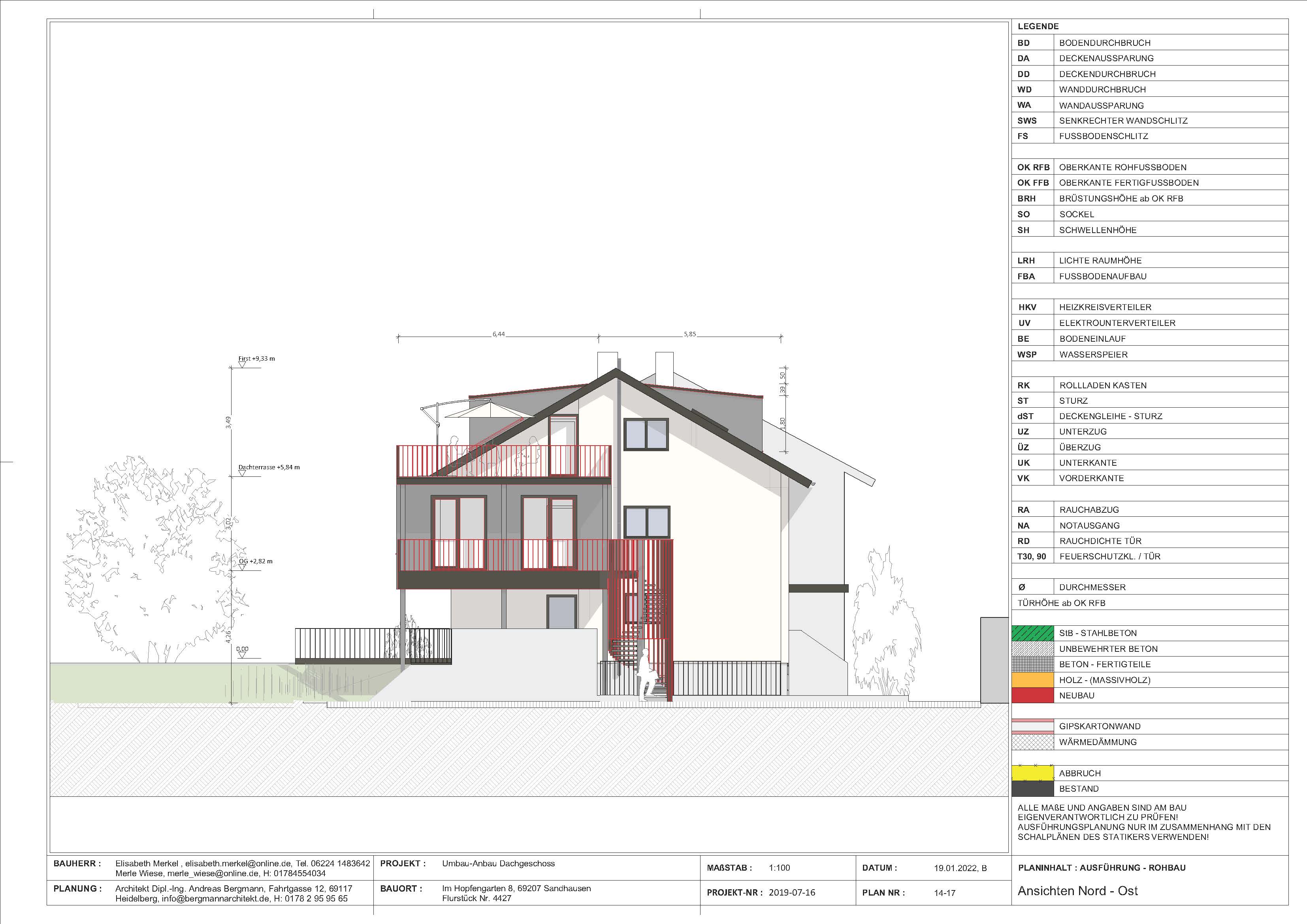

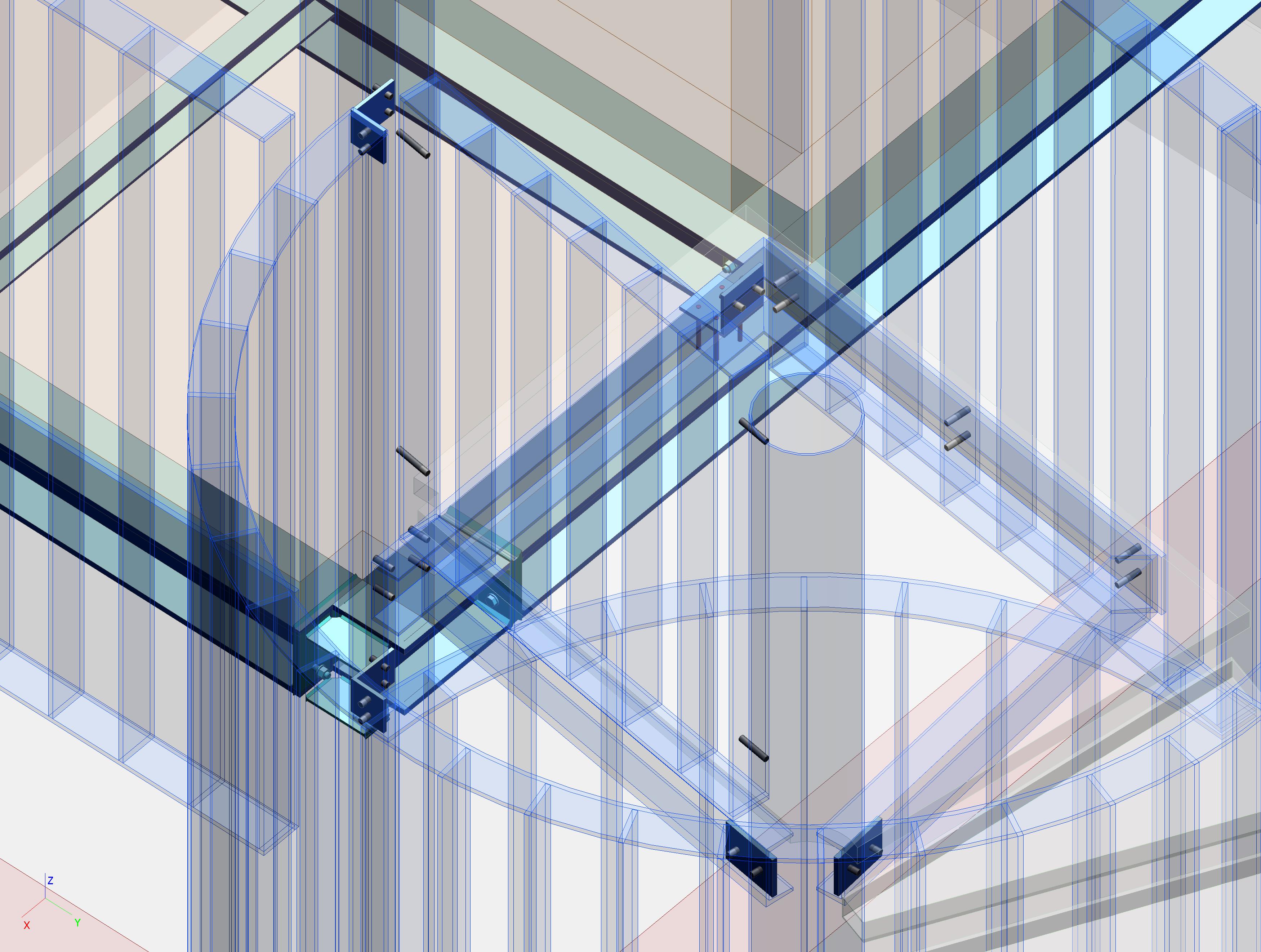

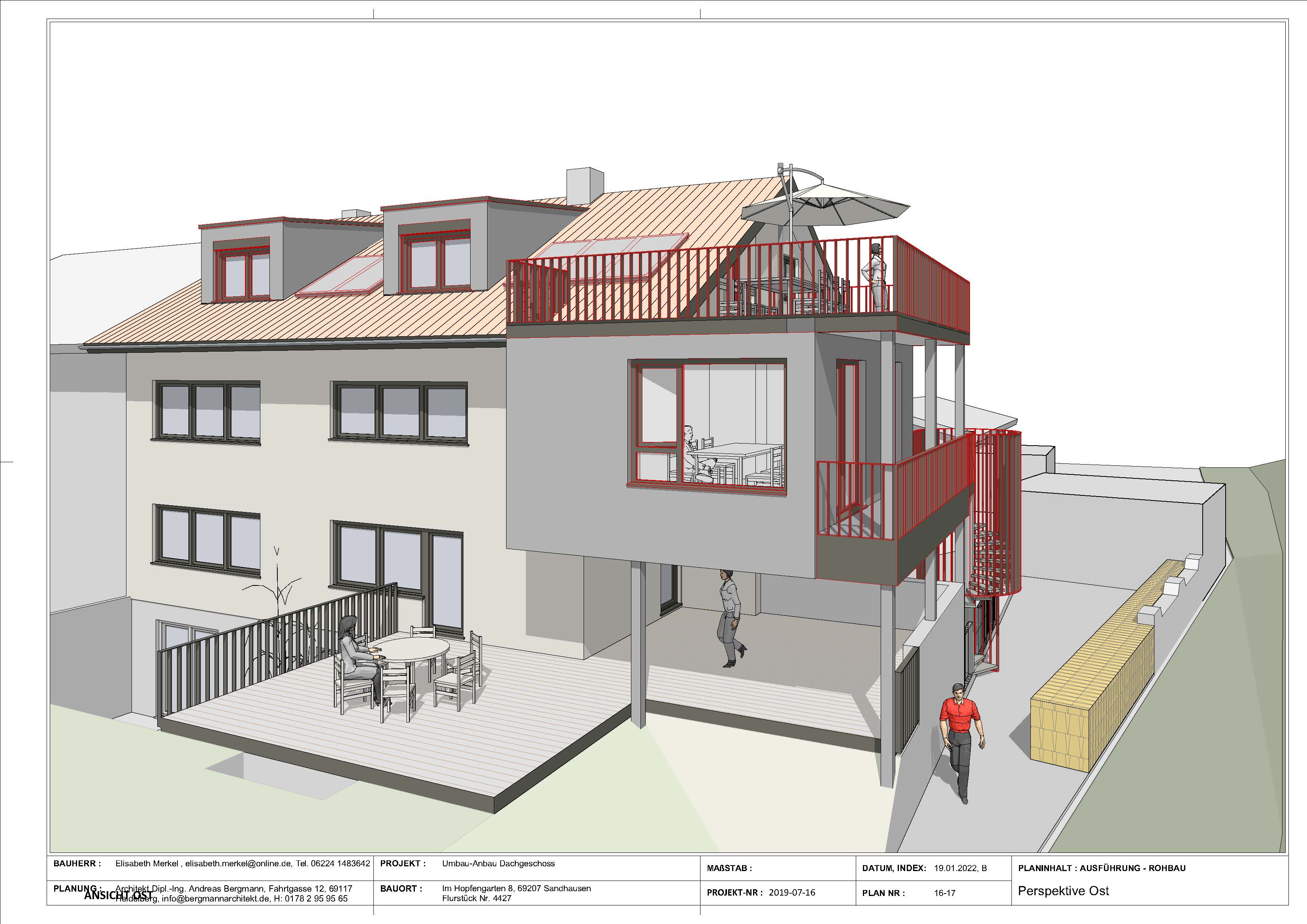

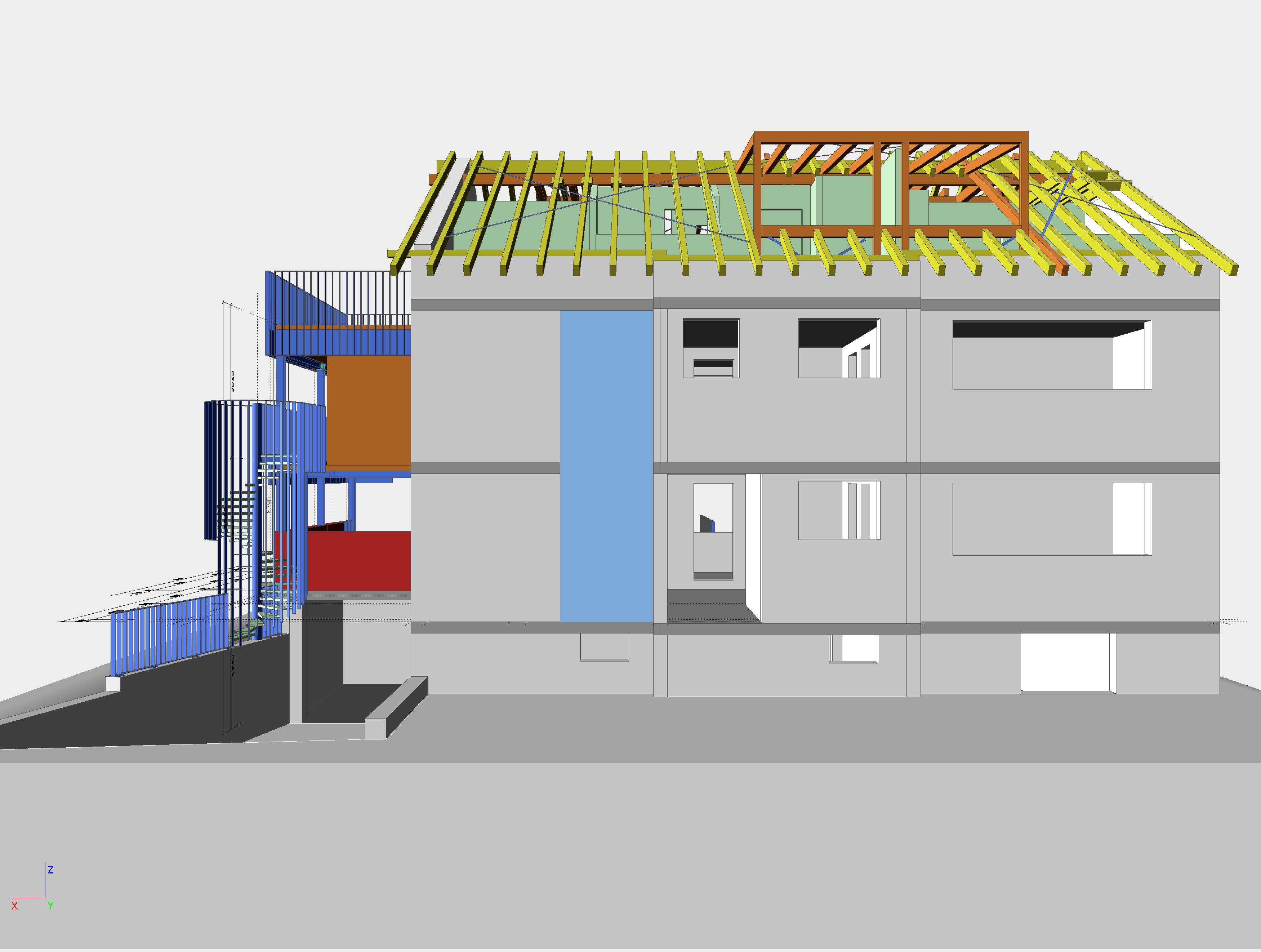

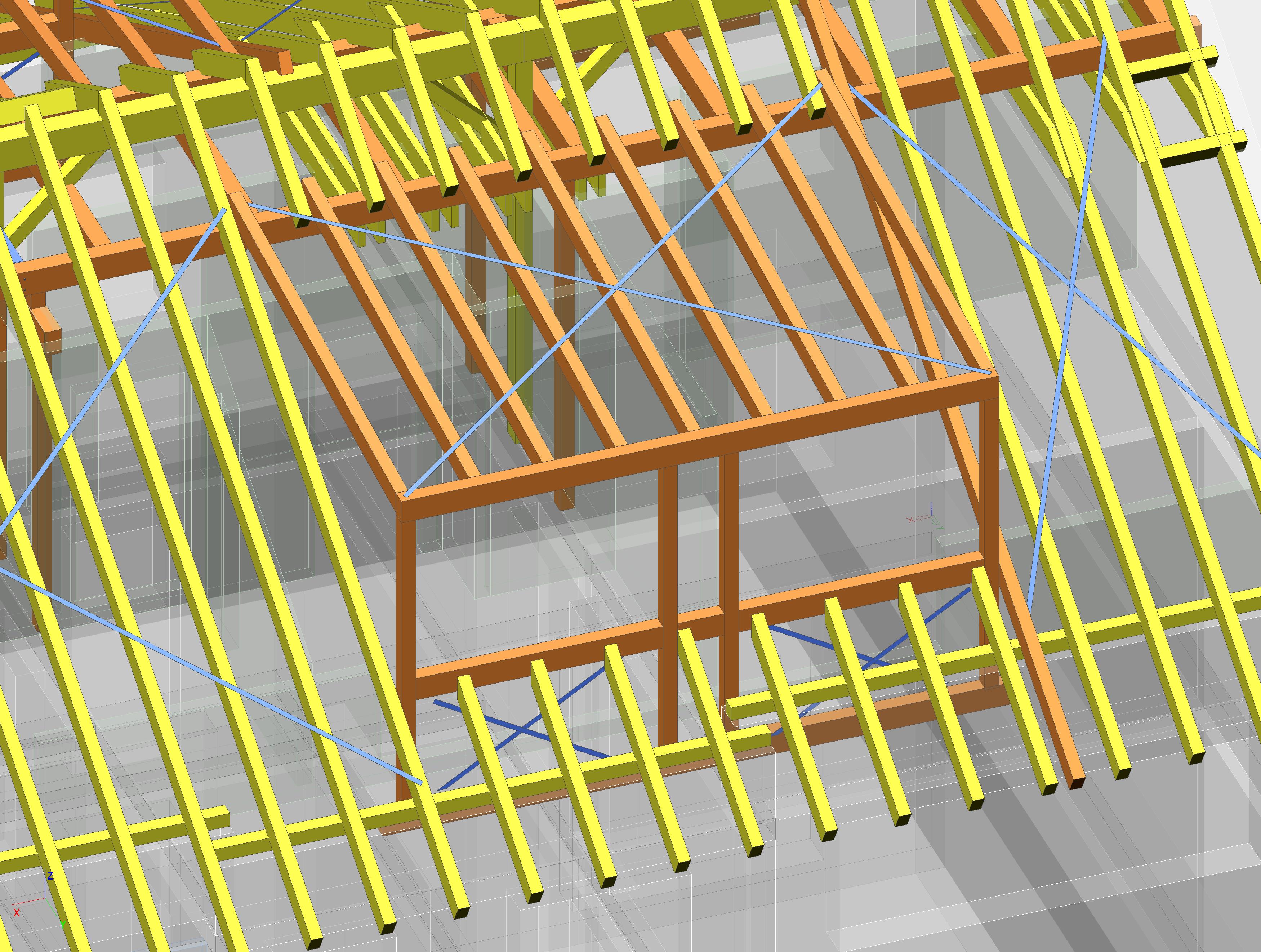

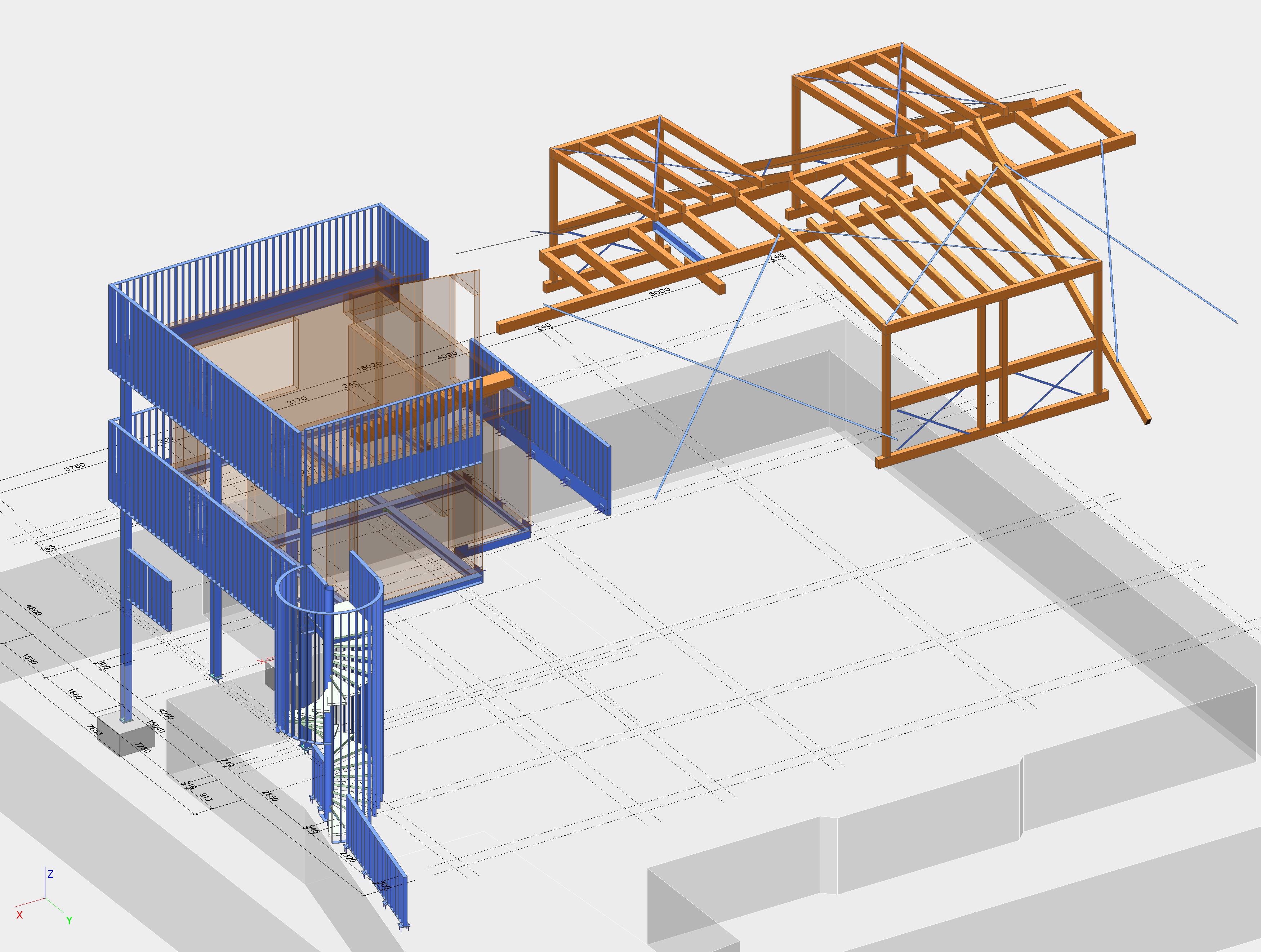

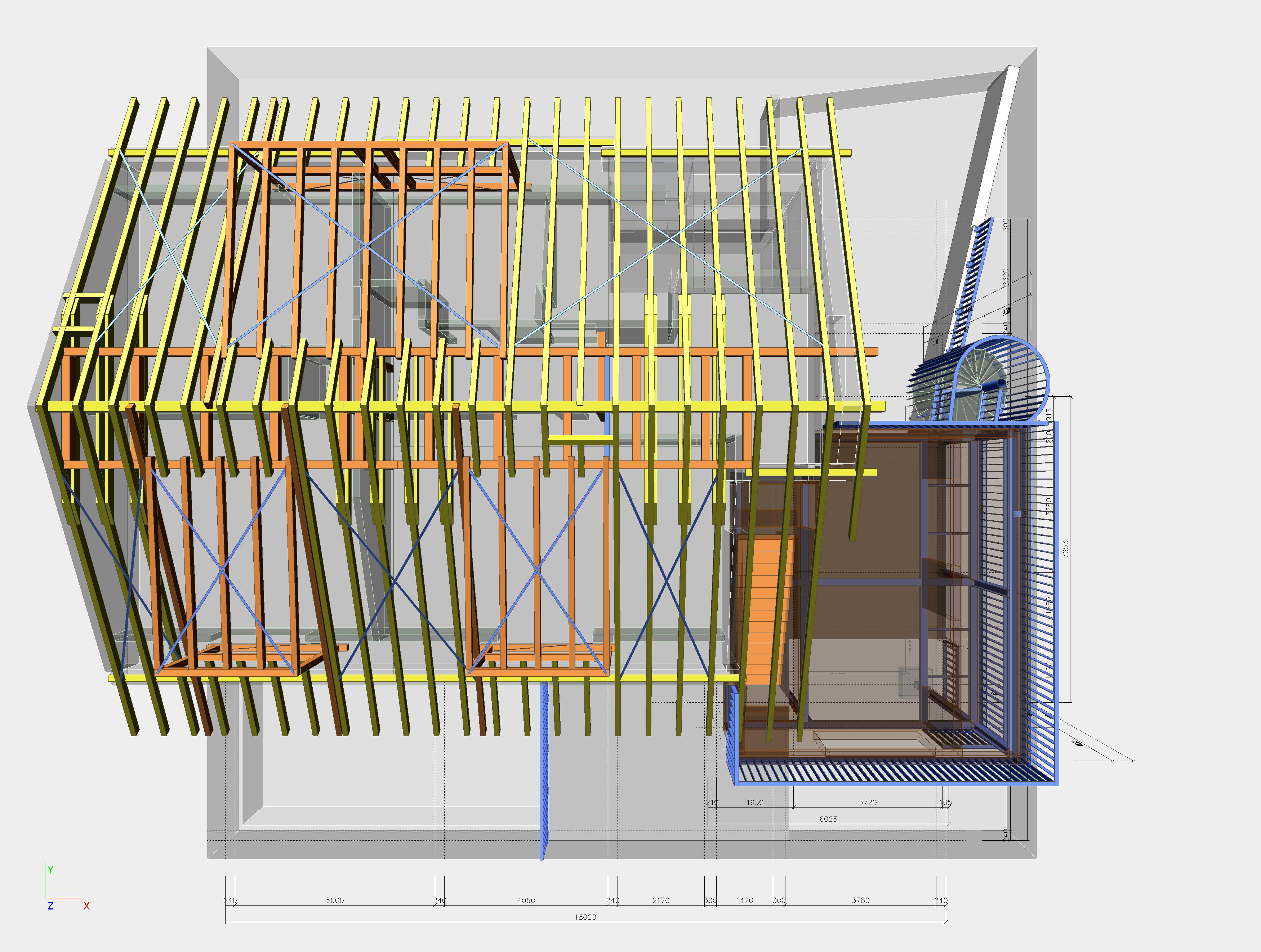

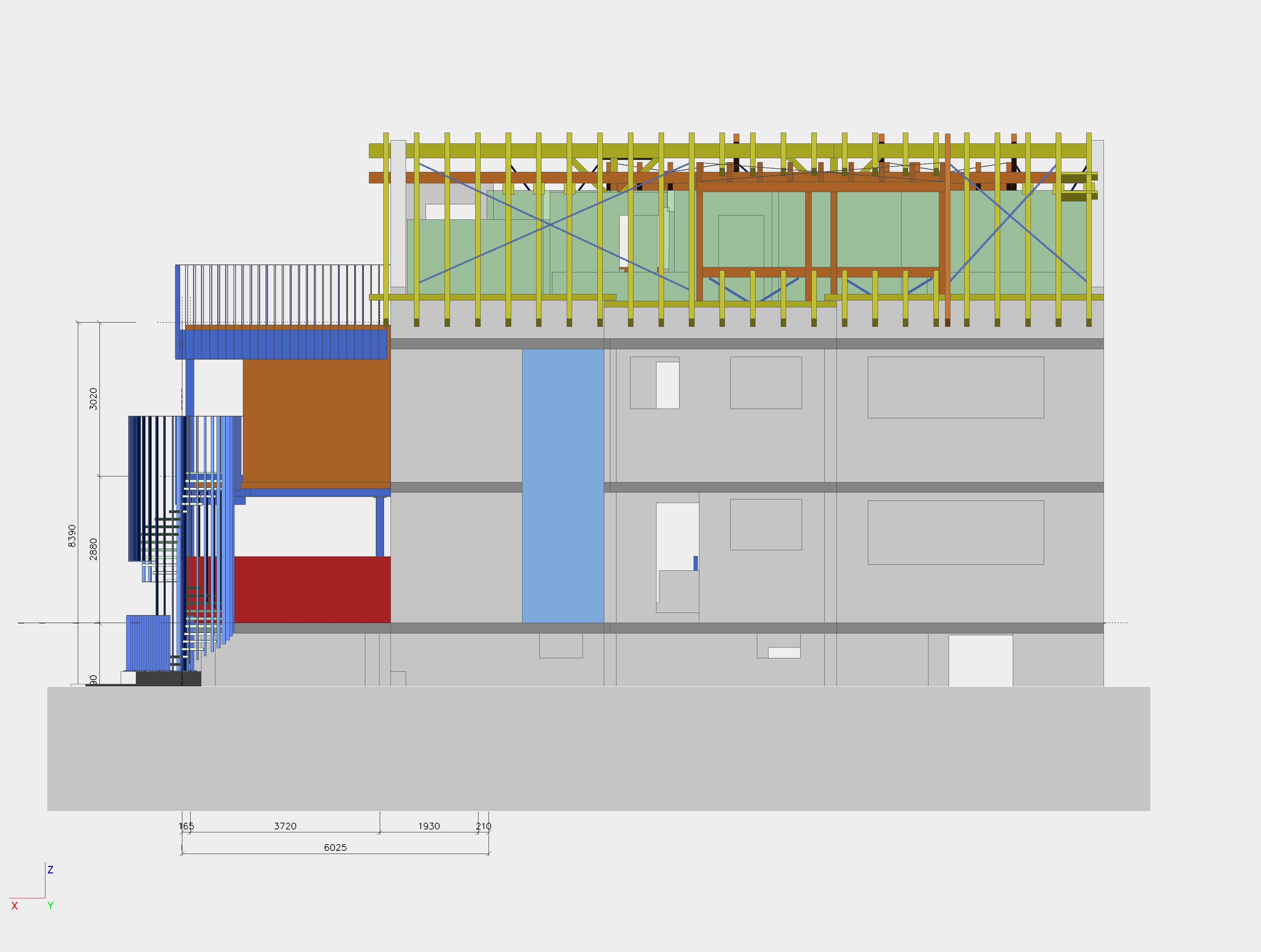

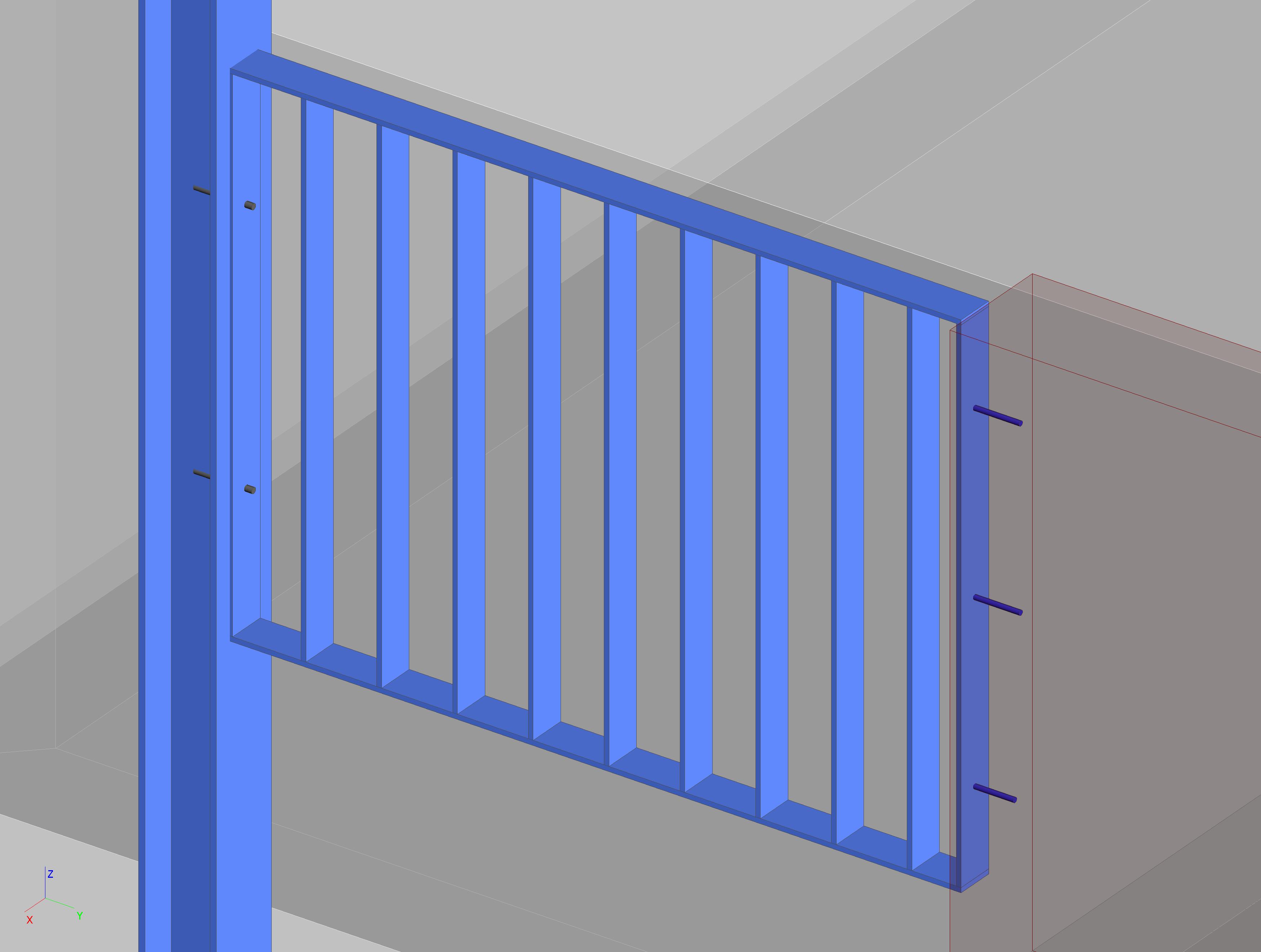

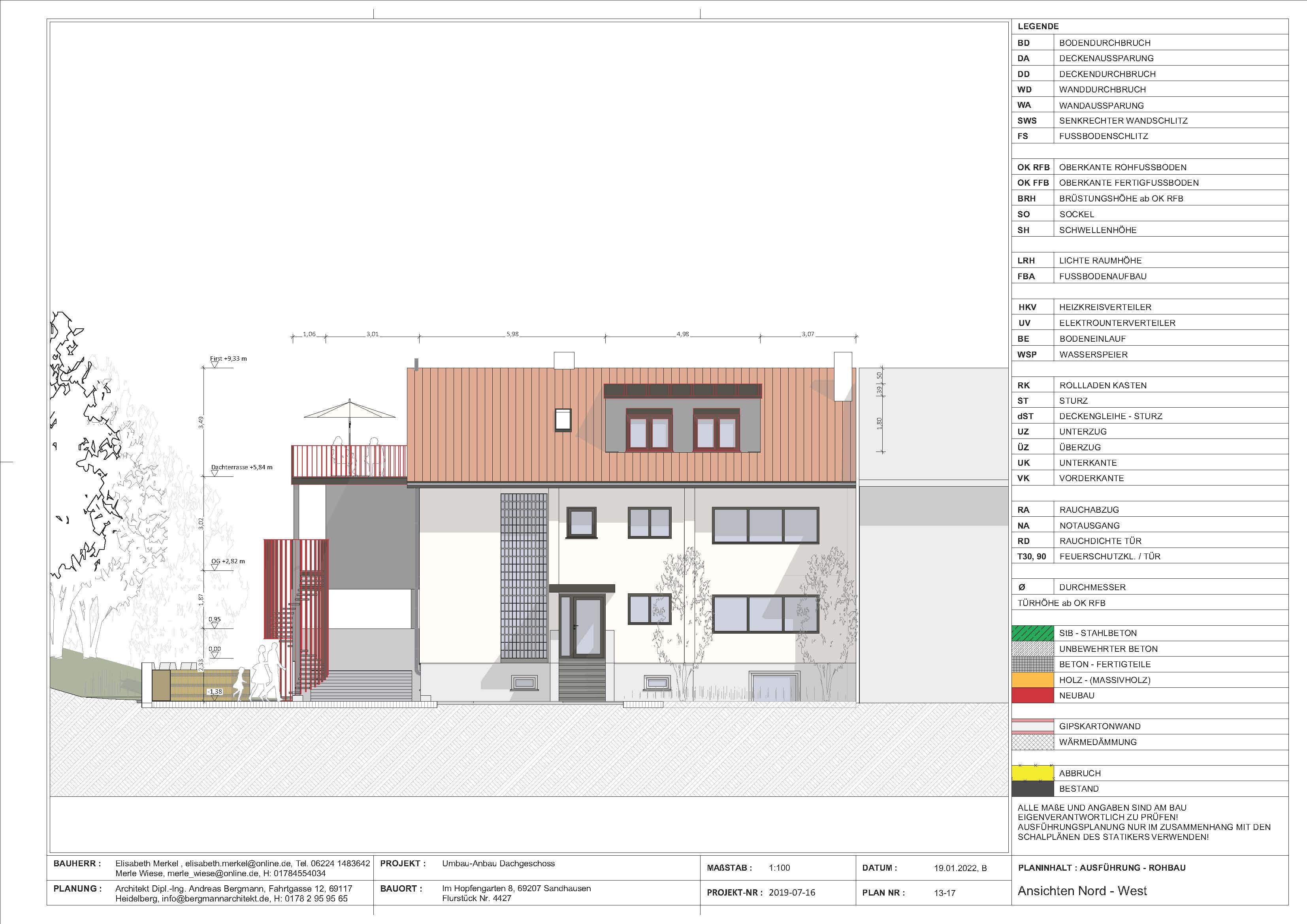

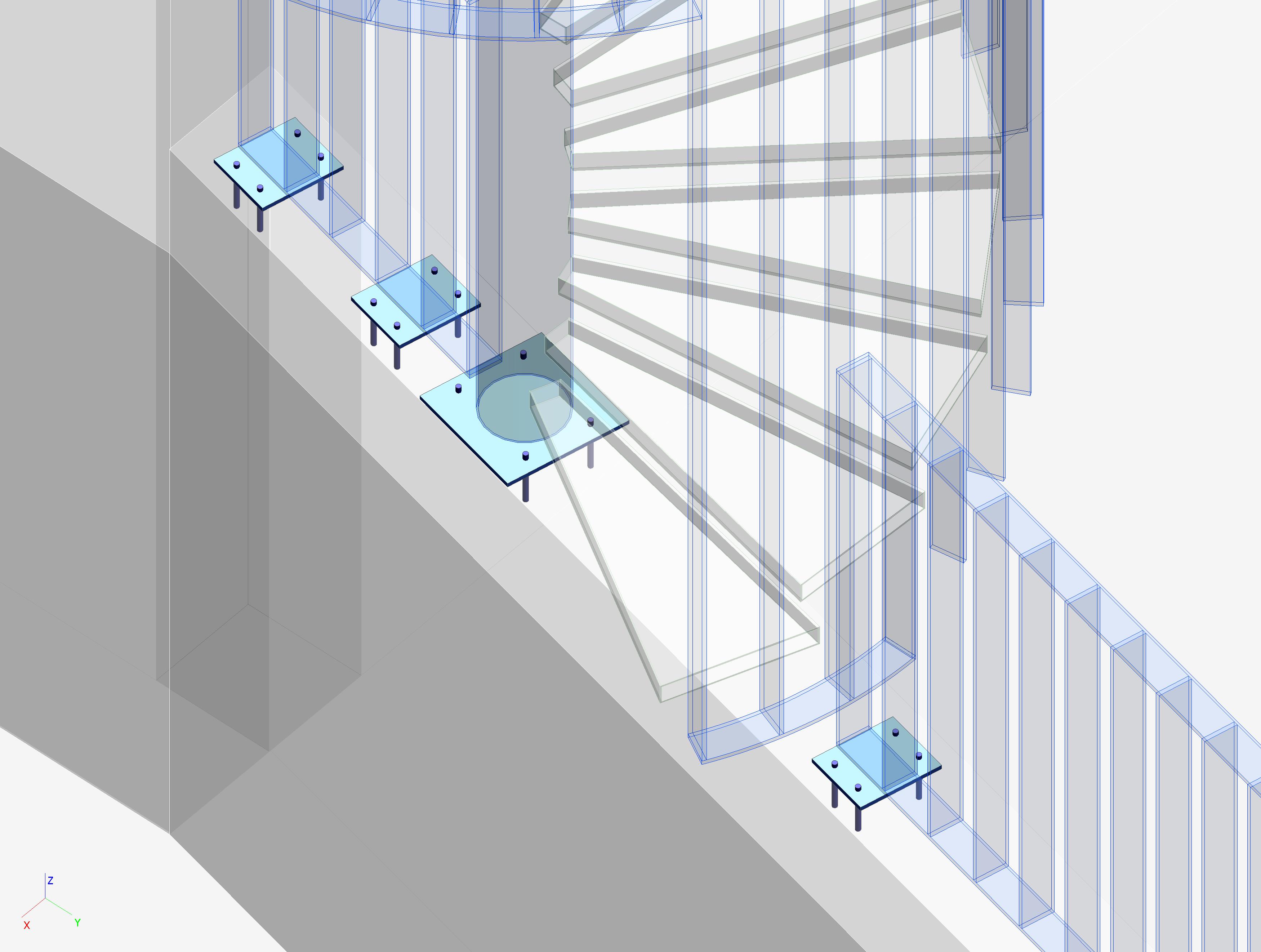

Zur Realisierung der offenen Raumkonzepte im Erd- und Obergeschoss wurden gezielte Stahlabfangungen (Walzprofile mit elastischen Auflagern) bemessen. Die Dachstuhlkonstruktion wurde im Übergang zwischen Bestand und Neubau holzbautechnisch optimiert und kraftschlüssig an die tragenden Massivwände angeschlossen. Neben der Genehmigungsstatik wurden vollständige Rohbau-Ausführungspläne mit allen konstruktiven Anschlussdetails geliefert.
